Prezentare generală WeGem 1616 DSP
Tendzone WebGem 1616 DSP oferă o gamă completă de instrumente DSP audio adaptabile, adaptate pentru integratorii AV. Acest DSP are 16 intrări și ieșiri audio analogice, îndeplinind o gamă largă de cerințe de procesare audio. Cu ajutorul Web-UI intuitiv al Tendzone, DSP-urile permit controlul bidirecțional standard folosind RS-232, TCP/IP și GPI, asigurând compatibilitatea cu multe sisteme de control populare de la terți. Pentru gestionarea la fața locului, utilizatorii pot proiecta o interfață de control web personalizată care funcționează pe mai multe platforme, cum ar fi Windows, iOS, macOS și Android. Seria Tendzone WebGem combină funcționalitatea robustă de procesare audio cu opțiuni de control versatile, făcându-l o alegere excelentă pentru proiecte de integrare AV în locuri precum săli de conferințe, instituții de învățământ, hoteluri și săli de judecată.
Caracteristici
- Dispozitivul are 16 intrări echilibrate pentru microfon/linie cu un comutator soft pentru alimentare fantomă de 48V.
- Experimentați o calitate excepțională a sunetului la 48 kHz/24 biți.
- Câștigul optimizat al preamplificatorului oferă mai multe ajustări la 0dB, 10dB, 20dB, 30dB și 40dB, făcându-l potrivit atât pentru niveluri MIC, cât și pentru LINE.
- Include o interfață audio USB2.0 pentru înregistrare și redare printr-o unitate USB.
- Interfața plăcii de sunet USB-B acceptă transmisie audio 2x2, compatibilă cu dispozitivele care rulează Windows, iOS, Android și HarmonyOS.
- Anularea adaptivă a ecoului (AEC) elimină eficient ecourile în timpul conferințelor video.
- Adaptive Feedback Cancellation (AFC) folosește un algoritm digital în virgulă mobilă de mare viteză pentru a suprima feedback-ul pe fiecare canal de microfon.
- Controlul automat al câștigului (AGC) asigură un volum de ieșire constant, indiferent de distanța difuzorului față de microfon, beneficiind publicul.
- O caracteristică inteligentă Ducker permite suprimarea ușoară a muzicii de fundal, evidențiind claritatea vocală.
- Limitatorul de răspuns instantaneu protejează eficient echipamentul din aval.
- Partajarea câștigurilor Mixarea automată (AM) și Mixarea automată bazată pe prag (GAM) simplifică gestionarea mai multor combinații de microfoane.
- Intervalele de control ale nivelului de intrare și ieșire pot fi setate, limitând valorile maxime și minime pentru a îmbunătăți capacitatea de utilizare a sistemului.
- Interfața grafică intuitivă de control al software-ului se bazează pe o arhitectură B/S, permițând ajustări ale parametrilor printr-un browser cu suport atât pentru engleză, cât și pentru chineză.
- Utilizatorii pot personaliza interfața, care este compatibilă multiplatformă cu diverse sisteme de operare, inclusiv Android, iPad, Windows, HarmonyOS și KylinOS.
- Un ecran LCD color de 1.8-inchi afișează numele dispozitivului, adresa IP, nivelurile de intrare/ieșire, starea sunetului, scena curentă și versiunea software.
- Există 8 interfețe GPIO configurabile care pot fi setate prin software pentru intrare sau ieșire.
- Dispozitivul acceptă protocoale de control terță parte, permițând gestionarea și controlul prin UDP sau RS-232.
Panoul din spate
Tag-uri populare: Procesor audio bazat pe web 16x16, China 16x16 producători de procesoare audio bazat pe web, furnizori, fabrică
SPECIFICAȚII
|
Performanță generală |
|
|
Răspuns în frecvență (A/D/A) |
20Hz-20kHz (±0,5 dB) |
|
Rata de eșantionare |
48 kHz, 24 biți |
|
Interval dinamic (A/D/A) |
>110dB, ponderat A(20Hz-20kHz@0dB Câștig) |
|
THD |
Mai mic sau egal cu 0,005%@1kHz,+4dBu |
|
Latență (A/D/A) |
5,8 mS, intrări direcționate către ieșiri |
|
Nivel de zgomot (ponderat A) |
Mai mic sau egal cu -90dBu |
|
Crosstalk |
Mai mic sau egal cu -105dB@{+20dBu, 1 kHz |
|
Raportul S/N |
>110dB, ponderat A(20Hz-20kHz@0dB Câștig) |
|
Izolarea canalului |
Mai mic sau egal cu -105dB@{+20dBu, 1 kHz |
|
Numere prestabilite |
50 |
|
Intrare/Ieșire audio |
|
|
Model |
WebGem 1616 |
|
Conector |
Blocuri terminale de 3,81 mm |
|
Numărul de canale analogice |
16in16out |
|
Putere fantomă |
DC 48±6V,10mA |
|
Impedanta de intrare |
echilibru de 2KΩ |
|
Impedanta de iesire |
echilibru 200Ω |
|
Nivel maxim de intrare |
20dBu |
|
Nivel maxim de ieșire |
20dBu |
|
Câștig maxim de intrare |
40 dB |
|

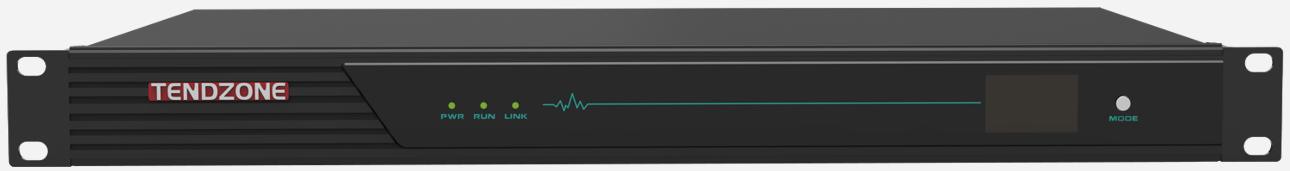

Panoul frontal |
|
|
Indicator luminos |
Pornire/RUN/LINK |
|
Ecran de afișare |
Ecran LCD color de 1,8" Afișează numele dispozitivului, adresa IP, nivelul de intrare/ieșire și starea sunetului, scena curentă, versiunea software |
|
Selectați butonul |
Un buton apăsător și rotit |
|
Panoul din spate |
|
|
UAC (audio bidirecțional USB) |
Placă de sunet 2x2, frecvență de eșantionare 48 kHz, 16 biți, interfață tip USB-B, protocol de transmitere a datelor USB2.0; |
|
USB |
Tipul de interfață este USB-A, iar protocolul de transfer de date este USB2.0. Suportă înregistrarea și redarea, poate reda fișiere audio în format MP3/WAV, suportă disc U în format FAT32, fișier de înregistrare în format WAV |
|
RS232 |
Terminal Phoenix cu 4 pini 3.81 |
|
GPIO |
8 canale, intrare și ieșire personalizate, terminal Phoenix cu 12 pini 3.81 |
|
LAN (port de rețea TCP/IP) |
Ethernet 10/100/1000MB RJ45 |
|
Parametri electrici și fizici |
|
|
Alimentare electrică |
AC100-240V±10%,50/60Hz |
|
Consumul de energie |
24W |
|
Temperatura de operare |
0 grad -45 grad |
|
Umiditatea relativă |
30%-70％R.H. |
|
Dimensiuni |
484mm*280mm*44mm |
|
Dimensiunea pachetului |
570mmx410mmx135mm |
|
Greutate netă |
3,1 kg |
|
Greutate de transport |
3,6 kg |
Aplicație
Hoteluri
Săli de curs
Tot Spațiul Mâinilor
Sălile de judecată
Săli de clasă
Săli de antrenament
Săli de ședințe
Centrul de conferințe
Casa de cult
