Prezentare generală a produsului
Acest dispozitiv de comutare profesional de înaltă performanță gestionează eficient semnalele audio și video, făcându-l ideal pentru o varietate de aplicații, inclusiv proiecte de difuzare și televiziune, săli de conferințe multimedia, afișaje cu ecran mare, predare prin televiziune și centre de comandă/control.
Acceptă diverse formate de semnal, inclusiv CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT și Optical, asigurând comutarea și transmisia fără întreruperi între diferite tipuri de intrare/ieșire
Caracteristici
- 32-intrare și 32-ieșire interfață pentru cardul de comutare a semnalului audio și video ;
- Tehnologia de comutare a magistralei, fiecare semnal poate fi transmis nu numai punct la punct, ci și transmis doar printr-un canal de magistrală, asigurând afișarea în timp real a tuturor imaginilor semnalului;
- Tehnologia de dublare a frecvenței și a liniilor poate îmbunătăți afișarea semnalelor de imagine prin dublarea liniei și a frecvenței;
- Comutare încrucișată fără întreruperi, fără ecran negru, ecran blocat, fluctuație, rupere etc. în timpul procesului de comutare;
- Sunt disponibile mai multe tipuri de semnal: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, optic;
- Rezoluția este reglabilă, acceptând până la 4096 x 2160P@60Hz;
-
Suportă canalele de ieșire pentru a fi închise sau deschise individual sau complet;
-
Cardul de intrare fără sudură acceptă funcția de afișare a ecranului cu caractere personalizate OSD, care poate suprapune și afișa conținut chinezesc personalizat pe orice canal de intrare în stânga sus, stânga jos, dreapta sus, dreapta jos etc., iar culoarea caracterului poate fi setată ;
-
Suportă port serial RS232, rețea TCP/IP, control pe panoul frontal, protocol de control deschis;
-
Sprijină controlul interfeței utilizator GUI și design umanizat;
-
modificarea și personalizarea informațiilor EDID;
-
Sprijină funcția de interogare privind starea canalului de intrare și ieșire a dispozitivului curent;
-
Suportă salvarea și apelarea mai multor scene;
-
Portul de semnal acceptă conectarea la cald.
Tag-uri populare: Matrice video modulară hibridă 32x32, China producători de matrice video modulară hibridă 32x32, furnizori, fabrică
|
Gazdă |
|
|
descrie |
Suportă până la 32 de intrare și 32 de ieșire interfețe pentru cardul de comutare a semnalului audio și video, acceptă schimbarea la cald |
|
controla |
|
|
Port serial de control |
Conector DB9 RS232 mamă |
|
Configurație pin |
Pin 2 TX, Pin 3 RX, Pin 5 GND |
|
Structura șasiului panoului |
Semnal conectabil, 8 sloturi pentru carduri de intrare pot fi introduse cu 8 carduri de intrare de semnal, 8 sloturi pentru carduri de ieșire pot fi introduse cu 8 carduri de ieșire de semnal |
|
Controale panoului frontal |
Buton |
|
convenţional |
|
|
Temperatura de functionare |
-0-+50 grad |
|
Umiditatea relativă |
10%-90% |
|
alimentare electrică |
AC 100-240V , 50/60Hz , consumul de energie gazdă fără sarcină 60W, excluzând placa |
|
Dimensiunea șasiului (mm) |
|
|
VMC{{0}}: 436,6 L x 320,0 L x 221,5 H |
|
|
Card de semnal de intrare-VMC-4I-HD-4K |
|||
|
|
|||
|
Semnal de intrare |
4-canal semnal HDMI, 4-canal semnal audio analogic |
Consumul de energie |
12.5W |
|
Conectori de intrare |
Tip A 19-pin mamă, 3-pin bloc de borne conectabil |
Adâncimea culorii |
8 biți |
|
Tip de semnal |
HDMI, DVI-D, identificarea automată a semnalelor de intrare |
lățime de bandă |
10,2 Gpbs |
|
temperatură |
0 grad - +50 grad |
umiditate |
10% - 90% |
|
Rezoluţie |
Rezoluție maximă de intrare 4096 x 2160P@60Hz, intrare adaptivă |
||
|
Format audio |
Audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD, audio extern acceptă formatul PCM |
||
|
standard |
Suport HDMI1.4, HDCP2.2 |
||
|
Management EDID |
Sprijină funcția de învățare EDID |
||
|
Alte caracteristici |
Acceptă setările de croma, luminozitate, contrast, temperatură de culoare și valori de claritate, acceptă funcția de suprapunere a caracterelor, conectare la cald |
||
|
Card de semnal de intrare-VMC-4I-OF |
|||
|
|
|||
|
Semnal de intrare |
4-canal de semnal din fibră optică, recunoaștere automată a semnalului de intrare |
Consumul de energie |
24W |
|
Conectori de intrare |
Modul de fibră optică |
Tipuri de date |
DVI/HDMI |
|
Tarif maxim |
10,2 Gbps |
Umiditatea relativă |
10%-90% |
|
temperatură |
0 grad -+50 grad |
Adâncimea culorii |
8 biți, 10 biți, 12 biți, 16 biți |
|
Modul de fibră optică |
|||
|
Specificațiile interfeței |
Interfață LC |
||
|
Semnal Fibră Optică |
9 rezoluții reglabile, cea mai mare rezoluție de intrare este 4096x2160@30Hz |
||
|
Distanța de transmisie |
Trebuie utilizat cu emițător/receptor cu fibră optică, 4096x2160@30Hz, distanța maximă de transmisie a fibră monomod este de 2KM, multimod este de 300M |
||
|
Rata maximă de date |
10,2 Gbit/s |
||
|
alte |
|||
|
Funcţie |
Suportă funcția de suprapunere a caracterelor și schimbarea la cald |
||
|
Card de semnal de intrare-VMC-4I-HBT |
|||
|
|
|||
|
Intrare video |
|||
|
Semnal de intrare |
4-canal semnal HDBT, identificare automată a semnalului de intrare |
Nivel de intrare |
TMDS 2,9 V-3,3 V |
|
Conectori de intrare |
RJ45, cu indicator luminos galben-verde în două culori |
Impedanta de intrare |
Linie diferențială 100Ω |
|
Consumul de energie |
21W |
||
|
Intrare audio |
|||
|
Semnal de intrare |
4-canal de semnal stereo |
Conectori de intrare |
mufă audio de 3,5 mm |
|
Impedanta de intrare |
75Ω |
Raspuns in frecventa |
20 Hz-20K Hz |
|
controla |
|||
|
Semnal de control |
4-modul semnal de control RS232 |
Port de control |
3-bloc de borne conectabil cu pini |
|
protocol |
Suportă protocolul RS232, acceptă IR, transmisie transparentă în două sensuri RS232 |
||
|
convenţional |
|||
|
Câştig |
0 dB |
lățime de bandă |
10,2 Gbps |
|
Rezoluţie |
Suportă până la 1920×1080@60Hz |
Crosstalk |
<-50dB@5MHz |
|
Distanța de transmisie |
1080p Mai mic sau egal cu 70m |
Rata de comutare |
200 ns (maximum) |
|
Temperatura de functionare |
-10 grad -+40 grad |
Umiditatea relativă |
10%-90% |
|
Format audio |
Audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD, audio extern acceptă formatul PCM |
||
|
Standard HDMI |
Suport HDMI1.4a |
||
|
EDID, HDCP |
Suporta managementul manual EDID, compatibil cu HDCP1.4 |
||
|
Alte caracteristici |
Acceptă setările de cromaticitate, luminozitate, contrast, temperatură a culorii și valori de claritate, funcție de suprapunere a caracterelor, conectare la cald și funcție de alimentare externă PoH |
||
|
Card de semnal de intrare-VMC-2I-HBT-4K |
|||
|
|
|||
|
Intrare video |
|||
|
Semnal de intrare |
2 -canal semnal HDBT, recunoaștere automată a semnalului de intrare |
Nivel de intrare |
TMDS 2,9 V-3,3 V |
|
Conectori de intrare |
RJ45, cu indicator luminos galben-verde în două culori |
Impedanta de intrare |
Linie diferențială 100Ω |
|
Consumul de energie |
21W |
||
|
Intrare audio |
|||
|
Semnal de intrare |
2- cale de semnal stereo |
Conectori de intrare |
mufă audio de 3,5 mm |
|
Impedanta de intrare |
75Ω |
Raspuns in frecventa |
20 Hz-20K Hz |
|
controla |
|||
|
Semnal de control |
2- mod semnal de control RS232 |
Port de control |
3-bloc de borne conectabil cu pini |
|
protocol |
Suportă protocolul RS232, acceptă IR, transmisie transparentă în două sensuri RS232 |
||
|
convenţional |
|||
|
Câştig |
0 dB |
lățime de bandă |
10,2 Gbps |
|
Rezoluţie |
Suportă până la 4096 x 2160P@30Hz |
Crosstalk |
<-50dB@5MHz |
|
Distanța de transmisie |
1080p Mai mic sau egal cu 70m |
Rata de comutare |
200 ns (maximum) |
|
Temperatura de functionare |
-10 grad -+40 grad |
Umiditatea relativă |
10%-90% |
|
Format audio |
Audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD, audio extern acceptă formatul PCM |
||
|
Standard HDMI |
Suport standard HDMI1.4 |
||
|
EDID, HDCP |
Suportă gestionarea manuală EDID, acceptă HDCP2.2 și compatibil cu versiunea anterioară |
||
|
Alte caracteristici |
Acceptă setările de cromaticitate, luminozitate, contrast, temperatură a culorii și valori de claritate, funcție de suprapunere a caracterelor, conectare la cald și funcție de alimentare externă PoH |
||
|
Card de semnal de intrare-VMC-4I-DV |
|||
|
|
|||
|
Semnal de intrare |
4-cau semnal DVI |
Nivel de intrare |
TMDS 2,9 V-3,3 V |
|
Conectori de intrare |
Port femel DB24+5 |
Impedanta de intrare |
75Ω |
|
Consumul de energie |
10W |
||
|
convenţional |
|||
|
Câştig |
0 dB |
lățime de bandă |
Rata maxima de date 4,95 Gbit/s |
|
Semnal video |
DVI, HDMI, VGA, C-VIDEO, YPbPr, identificare automată a semnalelor de intrare |
Întârziere maximă |
5nS(±1nS) |
|
Tipuri de date |
8 biți |
Crosstalk |
<-50dB@5MHz |
|
Rata de comutare |
200ns (max) de diafonie |
Rezoluţie |
Suportă până la 1920×1200 @60Hz |
|
Format audio |
Audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD, audio extern acceptă formatul PCM |
||
|
Rata de eșantionare audio |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
Managementul EDID și DDC |
Suportă Extended Display Identification (EDID) și Display Data Channel (DDC), folosind standardele DVI și HDMI |
||
|
Management HDCP |
Acceptă Protecția conținutului digital cu lățime de bandă mare (HDCP) și utilizează standardele DVI și HDMI1.3 |
||
|
Alte caracteristici |
Acceptă setările de cromaticitate, luminozitate, contrast, temperatură de culoare și valori de claritate, funcție de suprapunere a caracterelor, conectare la cald |
||
|

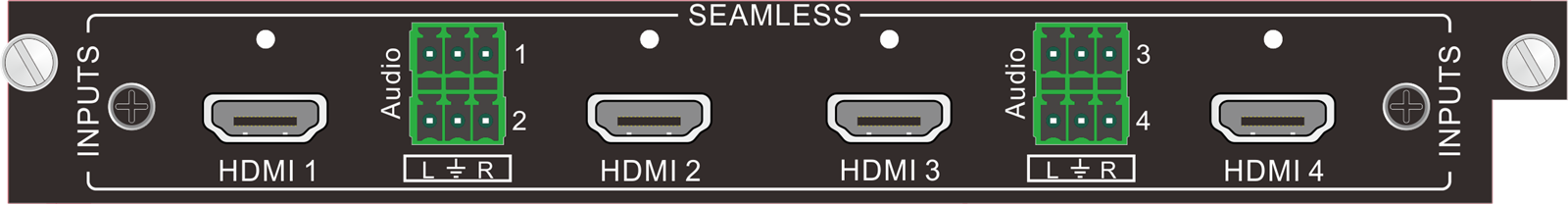

Card de semnal de intrare-VMC-4I-HD |
|||
|
|
|||
|
Semnal de intrare |
4-canal semnal HDMI (compatibil cu DVI), 4-canal semnal audio analogic |
Consumul de energie |
10W |
|
Conectori de intrare |
Tip A 19-pin mamă, 3-pin bloc de borne conectabil |
Adâncimea culorii |
8 și 10 și 12 biți |
|
Tip de semnal |
HDMI, DVI-D, identificarea automată a semnalelor de intrare |
lățime de bandă |
6,75 Gpbs |
|
temperatură |
0 grad - +50 grad |
umiditate |
10% - 90% |
|
standard |
Suport HDMI1.3, compatibil cu standardul HDCP |
Rezoluţie |
Suportă până la 1920×1080@60Hz |
|
Format audio |
Audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD, audio extern acceptă formatul PCM |
||
|
Managementul EDID și DDC |
Suportă Extended Display Identification (EDID) și Display Data Channel (DDC), folosind standardele DVI și HDMI |
||
|
Alte caracteristici |
Acceptă setările de cromaticitate, luminozitate, contrast, temperatură de culoare și valori de claritate, funcție de suprapunere a caracterelor, conectare la cald |
||
|
Card de semnal de intrare-VMC-4I-VG |
|||||
|
|
|||||
|
Intrare video |
|||||
|
Semnal de intrare |
4-cau semnal VGA |
Intrare de cuplare |
Doar cuplaj AC |
||
|
Conectori de intrare |
15-port femelă de tip D pin |
Nivel de intrare |
{{0}}.5-2.0Vp-p |
||
|
Impedanta de intrare |
75Ω |
||||
|
Intrare audio |
|||||
|
Semnal de intrare |
4 canale de semnale audio analogice |
Impedanta de intrare audio |
>10KΩ |
||
|
Conectori de intrare |
3-bloc de borne conectabil cu pini |
Impedanta de intrare |
75Ω |
||
|
Raspuns in frecventa |
20 Hz-20K Hz |
||||
|
convenţional |
|||||
|
Câştig |
0 dB |
Lățimea de bandă |
YPbPr: 170MHz; C-VIDEO: 150MHz; VGA: 170 MHz |
||
|
Rata de comutare |
200 ns (maximum) |
Crosstalk |
<-50dB@5MHz |
||
|
Semnal video |
VGA (RGBHV), YPbPr, C-VIDEO, identificarea automată a semnalelor de intrare |
||||
|
Spațiul cromatic |
Acceptă ajustarea spațiului de culoare: YCBCR\RGB |
Rezoluţie |
Suportă până la 1920×1200 la 60Hz |
||
|
Consumul de energie |
12W |
||||
|
Alte caracteristici |
Acceptă setările de cromaticitate, luminozitate, contrast, temperatură de culoare și valori de claritate; funcția de suprapunere a caracterelor; priză fierbinte; Corecție automată intrare semnal VGA; restabilirea unui singur port la setările din fabrică |
||||
|
Card de semnal de intrare-VMC-4I-AV |
|||||||
|
|
|||||||
|
Semnal de intrare |
4-canal semnal CVBS, 4-canal semnal audio analogic |
Formate audio acceptate |
stereo |
||||
|
Conectori de intrare |
Conector BNC, bloc de borne conectabil 3-pin |
Standard |
Suporta formatele PAL și NTSC |
||||
|
Consumul de energie |
11W |
Rezoluţie |
7 niveluri reglabile, până la 1920×1080@60Hz |
||||
|
convenţional |
|||||||
|
Etajul de zgomot audio |
-80dB |
Distorsiuni audio maxime |
2.0V |
||||
|
Temperatura de functionare |
0 grad - +50 grad |
Umiditatea relativă |
10% - 90% |
||||
|
lățime de bandă |
6,75 Gbps |
Funcție automată de scalare a liniilor |
sprijin |
||||
|
Alte caracteristici |
Acceptă setările de croma, luminozitate, contrast, temperatură de culoare și claritate; funcția de suprapunere a caracterelor; priză fierbinte |
||||||
|
Card de semnal de intrare-VMC-4I-SD |
|||||||
|
|
|||||||
|
Semnal de intrare |
4-Semnal SDI de canal (fiecare cu o ieșire buclă SDI) |
Nivel de intrare |
TMDS 2,9 V-3,3 V |
||||
|
Conectori de intrare |
Conectori BNC |
Impedanta de intrare |
75Ω |
||||
|
Semnal video |
SDI, HD-SDI, 3G-SDI, identificarea automată a semnalelor de intrare |
Consumul de energie |
14W |
||||
|
convenţional |
|||||||
|
Adâncimea culorii |
8&10&12 biți |
Distanta de lucru |
1080p Mai puțin sau egal cu 100m (vă rugăm să utilizați un fir de înaltă calitate) |
||||
|
lățime de bandă |
6,75 Gbps |
Rezolutie maxima |
1080p@60Hz |
||||
|
Temperatura de functionare |
0 grad - +50 grad |
Umiditatea relativă |
10% - 90% |
||||
|
Funcția de dublare a liniilor |
sprijin |
Rezoluţie |
Suportă până la 1920×1080@60Hz; |
||||
|
Alte caracteristici |
Acceptă setările de croma, luminozitate, contrast, temperatură de culoare și claritate; funcția de suprapunere a caracterelor; priză fierbinte |
||||||
|
Card de semnal de intrare-VMC-4I-HV |
|||||
|
|
|||||
|
Semnal de intrare |
2-modul semnal HDMI (compatibil cu DVI); 2-cau semnal VGA; 4-canal semnal audio stereo |
Consumul de energie |
12W |
||
|
Conectori de intrare |
Conector mamă de tip A 19-pin; 15-pin conector mamă de tip D; 3-bloc de borne conectabil cu pini |
||||
|
Rezoluţie |
Suportă până la 1920×1080@60Hz |
||||
|
convenţional |
|||||
|
Port HDMI: |
|||||
|
Adâncimea culorii |
8 și 10 și 12 biți |
Tip de semnal |
HDMI, DVI-D, identificarea automată a semnalelor de intrare |
||
|
lățime de bandă |
6,75 Gpbs |
temperatură |
0 grad - +50 grad |
||
|
umiditate |
10% - 90% |
||||
|
Format audio |
Audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD, audio extern acceptă formatul PCM |
||||
|
standard |
Suport HDMI1.3, compatibil cu standardul HDCP |
||||
|
Managementul EDID și DDC |
Suportă Extended Display Identification (EDID) și Display Data Channel (DDC) |
||||
|
Port VGA: |
|||||
|
Intrare de cuplare |
Doar cuplaj AC |
Nivel de intrare |
{{0}}.5-2.0Vp-p |
||
|
Impedanta de intrare |
75Ω |
Raspuns in frecventa |
20 Hz-20K Hz |
||
|
Câştig |
0 dB |
Crosstalk |
<-50dB@5MHz |
||
|
Rata de comutare |
200 ns (maximum) |
Spațiul cromatic |
Suportă ajustarea YCBCR\RGB |
||
|
Semnal video |
VGA (RGBHV), YPbPr, C-VIDEO, identificarea automată a semnalelor de intrare |
||||
|
Alte caracteristici |
Acceptă corectarea automată a semnalului VGA de intrare și resetarea din fabrică cu un singur port |
||||
|
Funcţie |
Suportă conectarea la cald și deconectarea, acceptă setările de croma, luminozitate, contrast, temperatură de culoare și valori de claritate, acceptă funcția de suprapunere a caracterelor |
||||
|
Card de semnal de ieșire-VMC-4O-HD-4K |
|||
|
|
|||
|
Semnal de ieșire |
4-canal semnal HDMI, 4-canal semnal audio analogic |
Consumul de energie |
12.5 W |
|
Conectori de ieșire |
Tip A 19-pin mamă, 3-pin bloc de borne conectabil |
Adâncimea culorii |
8 biți |
|
convenţional |
|||
|
Tip de semnal |
HDMI, DVI-D |
lățime de bandă |
10,2 Gpbs |
|
temperatură |
0 grad - +50 grad |
umiditate |
10% - 90% |
|
Rezoluţie |
8 nivele reglabile, până la 4096 x 2160 la 60 Hz |
||
|
Format audio |
Audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD, audio extern acceptă formatul PCM |
||
|
standard |
Suport HDMI1.4, HDCP2.2 |
||
|
Managementul EDID și DDC |
Sprijină funcția de învățare EDID și comunicarea DDC |
||
|
Alte caracteristici |
Acceptă setarea formatului de ieșire, transmisia independentă a semnalului audio și conectarea la cald prin comenzi |
||
|
Card de semnal de ieșire-VMC-4O-OF |
|||
|
|
|||
|
Semnal de ieșire |
4-modul semnalului de fibră optică |
Consumul de energie |
32W |
|
Conectori de ieșire |
Modul de fibră optică |
Tarif maxim |
10,2 Gbps |
|
Tipuri de date |
DVI/HDMI |
temperatură |
0 grad -+50 grad |
|
Umiditatea relativă |
10%-90% |
Adâncimea culorii |
8 biți, 10 biți, 12 biți, 16 biți |
|
Rezoluţie |
Suportă 36 de rezoluții reglabile, cu cea mai mare rezoluție de ieșire de 4K la 30Hz |
||
|
Modul de fibră optică |
|||
|
Specificațiile interfeței |
Interfață LC |
||
|
Semnal Fibră Optică |
Distanța maximă de transmisie a fibrei optice monomod este de 2 km, iar cea a multimodului este de 300 m |
||
|
Distanța de transmisie |
Distanța de transmisie 4K30: fibra optică cu un singur mod are o distanță maximă de transmisie de 2KM, iar multimodul este de 300M |
||
|
Alte caracteristici |
|||
|
Suportă setarea formatului de ieșire prin instrucțiuni, acceptă conectarea la cald și deconectarea |
|||
|
Card de semnal de ieșire-VMC-4O-HBT |
|||
|
|
|||
|
Ieșire video |
|||
|
Semnal de ieșire |
4-canal semnal HDBT |
Nivel de ieșire |
TMDS 2,9 V-3,3 V |
|
Conectori de ieșire |
RJ45, cu indicator luminos galben-verde în două culori |
Impedanta de iesire |
Linie diferențială 100Ω |
|
Consumul de energie |
21W |
||
|
Ieșire audio |
|||
|
Semnal de ieșire |
4-canal de semnal stereo |
Conectori de ieșire |
mufă audio de 3,5 mm |
|
Impedanta de iesire |
75Ω |
Raspuns in frecventa |
20 Hz-20K Hz |
|
controla |
|||
|
Semnal de control |
4-modul semnal de control RS232 |
Port de control |
3-bloc de borne conectabil cu pini |
|
protocol |
Suport protocol RS232 |
||
|
convenţional |
|||
|
Câştig |
0 dB |
lățime de bandă |
10,2 Gbps |
|
Rezoluţie |
Suportă până la 1080p fără întreruperi |
Crosstalk |
<-50dB@5MHz |
|
Distanța de transmisie |
1080p Mai mic sau egal cu 70m |
Rata de comutare |
200 ns (maximum) |
|
Temperatura de functionare |
-10 grad -+40 grad |
Umiditatea relativă |
10%-90% |
|
Format audio |
Audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD, audio extern acceptă formatul PCM |
||
|
Standard HDMI |
Suport HDMI1.4, compatibil cu HDCP 2.2 |
||
|
Managementul EDID și DDC |
Sprijină managementul manual EDID și funcția de comunicare DDC |
||
|
Rezoluţie |
Suportă 36 de rezoluții reglabile, cu cea mai mare rezoluție de ieșire de 1920×1080@60Hz |
||
|
Distanța de transmisie |
Distanță de transmisie 1920×1080P60Hz de până la 70 de metri |
||
|
Alte caracteristici |
Acceptă setarea formatului de ieșire, hot plug și funcții de alimentare externă PoH prin comenzi |
||
|
Card de semnal de ieșire-VMC-2O-HBT-4K |
|||
|
|
|||
|
Ieșire video |
|||
|
Semnal de ieșire |
2- mod semnal HDBT |
Nivel de ieșire |
TMDS 2,9 V-3,3 V |
|
Conectori de ieșire |
RJ45, cu indicator luminos galben-verde în două culori |
Impedanta de iesire |
Linie diferențială 100Ω |
|
Consumul de energie |
21W |
||
|
Ieșire audio |
|||
|
Semnal de ieșire |
2- cale de semnal stereo |
Conectori de ieșire |
mufă audio de 3,5 mm |
|
Impedanta de iesire |
75Ω |
Raspuns in frecventa |
20 Hz-20K Hz |
|
controla |
|||
|
Semnal de control |
4-modul semnal de control RS232 |
Port de control |
3-bloc de borne conectabil cu pini |
|
protocol |
Suport protocol RS232 |
||
|
convenţional |
|||
|
Câştig |
0 dB |
lățime de bandă |
10,2 Gbps |
|
Rezoluţie |
Suportă până la 4096 x 2 160@ 30 Hz |
Crosstalk |
<-50dB@5MHz |
|
Distanța de transmisie |
1080p Mai mic sau egal cu 70 m, 4K Mai mic sau egal cu 40 M |
Rata de comutare |
200 ns (maximum) |
|
Temperatura de functionare |
-10 grad -+40 grad |
Umiditatea relativă |
10%-90% |
|
Format audio |
Audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD, audio extern acceptă formatul PCM |
||
|
Standard HDMI |
Suport HDMI1.4, compatibil cu HDCP 2.2 |
||
|
Managementul EDID și DDC |
Sprijină managementul manual EDID și funcția de comunicare DDC |
||
|
Rezoluţie |
Acceptă 36 de rezoluții reglabile, cu cea mai mare rezoluție de ieșire de 4096 x 2 160@30Hz |
||
|
Distanța de transmisie |
Suportă 4K până la 40M distanță, 1080P până la 70M |
||
|
Alte caracteristici |
Acceptă setarea formatului de ieșire, hot plug și funcții de alimentare externă PoH prin comenzi |
||
|
Card de semnal de ieșire-VMC-4O-DV |
|||
|
|
|||
|
Semnal de ieșire |
4-cau semnal DVI |
Nivel de ieșire |
TMDS 2,9 V-3,3 V |
|
Conectori de ieșire |
Port femel DB24+5 |
Impedanta de iesire |
75Ω |
|
Consumul de energie |
6W |
||
|
convenţional |
|||
|
Câştig |
0 dB |
lățime de bandă |
4,95 Gbit/s |
|
Semnal video |
DVI, HDMI, VGA, C-VIDEO, YPbPr |
Întârziere maximă |
5nS(±1nS) |
|
Tipuri de date |
8 biți |
Crosstalk |
<-50dB@5MHz |
|
Rezoluţie |
36 de niveluri reglabile, până la 1920×1200@60Hz |
Rata de comutare |
200ns (max) de diafonie |
|
Format audio |
Audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD, audio extern acceptă formatul PCM |
||
|
Rata de eșantionare audio |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
Managementul EDID și DDC |
Suportă Extended Display Identification (EDID) și Display Data Channel (DDC), folosind standardele DVI și HDMI |
||
|
Management HDCP |
Acceptă Protecția conținutului digital cu lățime de bandă mare (HDCP) și utilizează standardele DVI și HDMI1.3 |
||
|
Alte caracteristici |
Acceptă setarea formatului de ieșire și conectarea la cald prin comenzi |
||
|
Card de semnal de ieșire-VMC-4O-HD |
|||
|
|
|||
|
Semnal de ieșire |
4-canal semnal HDMI (compatibil cu DVI), 4-canal semnal audio analogic |
Consumul de energie |
8W |
|
Conectori de ieșire |
Tip A 19-pin mamă, 3-pin bloc de borne conectabil |
Adâncimea culorii |
8 biți |
|
Tip de semnal |
HDMI, DVI-D |
lățime de bandă |
6,75 Gpbs |
|
temperatură |
0 grad - +50 grad |
umiditate |
10% - 90% |
|
Rezoluţie |
36 de rezoluții reglabile, până la 1920×1200 la 60 Hz |
||
|
Format audio |
Audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD, audio extern acceptă formatul PCM |
||
|
standard |
Suport HDMI1.3, compatibil cu HDCP |
||
|
Managementul EDID și DDC |
Suportă funcția de învățare EDID și afișarea canalului de date (DDC) |
||
|
Alte caracteristici |
Suportă setarea formatului de ieșire prin instrucțiuni, acceptă conectarea la cald |
||
|
Card de semnal de ieșire-VMC-4O-VG |
|||
|
|
|||
|
Ieșire video |
|||
|
Semnal de ieșire |
4-cau semnal VGA |
Tip comutator |
Spațiere verticală |
|
Conectori de ieșire |
15-port femelă de tip D pin |
Nivel de ieșire |
{{0}}.5-2.0Vp-p |
|
Impedanta de iesire |
75Ω |
Rezoluţie |
36 de rezoluții reglabile, până la 1920×1200 la 60 Hz |
|
Tip de semnal |
Suporta formate de semnal VGA, YPBPR, C-VIDEO |
||
|
Ieșire audio |
|||
|
Semnal de ieșire |
4 canale de semnale audio analogice |
Impedanta de iesire |
75Ω |
|
Conectori de ieșire |
3-bloc de borne conectabil cu pini |
Raspuns in frecventa |
20 Hz-20K Hz |
|
convenţional |
|||
|
Câştig |
0 dB |
Rata de comutare |
200 ns (maximum) |
|
Crosstalk |
<-50dB@5MHz |
Consumul de energie |
6W |
|
Alte caracteristici |
Acceptă setarea formatului de ieșire și conectarea la cald prin comenzi |
||
|
Card de semnal de ieșire-VMC-4O-AV |
|||
|
|
|||
|
Semnal de ieșire |
4-canal semnal CVBS, 4-canal semnal audio analogic |
Rezoluţie |
480I și 576I două rezoluții sunt reglabile |
|
Conectori de ieșire |
Conector BNC, bloc de borne conectabil 3-pin |
Format audio de ieșire |
stereo |
|
Consumul de energie |
9W |
Distanța de transmisie |
Mai mică sau egală cu 100 m (vă rugăm să utilizați un fir de înaltă calitate) |
|
convenţional |
|||
|
Etajul de zgomot audio |
-80dB |
Distorsiuni audio maxime |
2.0V |
|
Temperatura de functionare |
0 grad - +50 grad |
Umiditatea relativă |
10% - 90% |
|
lățime de bandă |
6,75 Gbps |
Standard |
Suporta formatele PAL și NTSC |
|
Alte caracteristici |
Acceptă setarea formatului de ieșire și conectarea la cald prin comenzi |
||
|
Card de semnal de ieșire-VMC-4O-SD |
|||
|
|
|||
|
Semnal de ieșire |
4-Semnal SDI de canal (fiecare cu o ieșire buclă SDI) |
Nivel de ieșire |
TMDS 2,9 V-3,3 V |
|
Conectori de ieșire |
Conectori BNC |
Impedanta de iesire |
75Ω |
|
Semnal video |
SDI, HD-SDI, 3G-SDI |
Consumul de energie |
15W |
|
Rezoluţie |
7 rezoluții reglabile, până la 1920×1200@60Hz |
||
|
convenţional |
|||
|
Adâncimea culorii |
8&10&12 biți |
Distanta de lucru |
1080p Mai puțin sau egal cu 100m (vă rugăm să utilizați un fir de înaltă calitate) |
|
lățime de bandă |
6,75 Gbps |
Rezolutie maxima |
1080p@60Hz |
|
Temperatura de functionare |
0 grad - +50 grad |
Umiditatea relativă |
10% - 90% |
|
Alte caracteristici |
Acceptă setarea formatului de ieșire și conectarea la cald prin comenzi |
||
|
Card de semnal de ieșire-VMC-4O-HV |
|||
|
|
|||
|
Semnal de ieșire |
2-modul semnal HDMI (compatibil cu DVI); 2-cau semnal VGA; 4-canal semnal audio stereo |
Consumul de energie |
8W |
|
Conectori de ieșire |
Conector mamă de tip A 19-pin; 15-pin conector mamă de tip D; 3-bloc de borne conectabil cu pini |
||
|
Rezoluţie |
36 de rezoluții reglabile, până la 1920×1200 la 60 Hz |
||
|
convenţional |
|||
|
Port HDMI: |
|||
|
Adâncimea culorii |
8 biți |
Tip de semnal |
HDMI, DVI-D |
|
lățime de bandă |
6,75 Gpbs |
temperatură |
0 grad - +50 grad |
|
umiditate |
10% - 90% |
||
|
Format audio |
Audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD, audio extern acceptă formatul PCM |
||
|
standard |
Suport HDMI1.3, compatibil cu HDCP |
||
|
Managementul EDID și DDC |
Sprijină funcția de învățare EDID și funcția de comunicare DDC |
||
|
Port VGA: |
|||
|
Nivel de ieșire |
{{0}}.5-2.0Vp-p |
Impedanta de iesire |
75Ω |
|
Tip de semnal |
VGA, YPBPR, C-VIDEO |
||
|
Tip comutator |
Spațiere verticală |
Raspuns in frecventa |
20 Hz-20K Hz |
|
Câştig |
0 dB |
Crosstalk |
<-50dB@5MHz |
|
Rata de comutare |
200 ns (maximum) |
||
|
Lățimea de bandă |
YPbPr: 170MHz; C-VIDEO: 150MHz; VGA: 170 MHz |
||
|
Semnal video |
VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO |
||
|
alte |
|||
|
Acceptă setarea formatului de ieșire și conectarea la cald prin comenzi |
|||
|
Card Preview Signal-VMC-4P-OB |
|||
|
|
|||
|
interfata |
2 porturi RJ45 |
Capacitate de previzualizare |
Poate previzualiza 4 surse video simultan |
|
Protocoale și standarde |
Tehnologie de codificare H.264, protocol RTSP standard |
Consumul de energie |
15W |
|
Rezoluţie |
Rezoluția fiecărui canal de redare video poate ajunge la 720p, iar rezoluția de previzualizare poate fi modificată prin comenzi |
||
|
controla |
Sprijină controlul matricei, acceptă funcția de memorie de oprire |
||
|
Card decodor IP-VMC-4I-IP |
|||
|
|
|||
|
interfata |
2 porturi RJ45 |
Capacitate de decodare |
Suporta decodare 4*1080P@60Hz, 8*1080P@30Hz, 16*720P@30Hz |
|
Interfață audio |
Intrare audio 1/2/3/4: interfață audio externă rezervată |
Consumul de energie |
1 3 W |
|
Rezoluţie |
Suportă acces TCP rtsp/rtp/rtpo |
alte |
Cu memorie oprită |
|
controla |
Suportă protocolul onvif2.6, acceptă identificarea dispozitivului onvif, acceptă accesul la fluxul de protocol onvif, acceptă controlul PTZ onvif |
||
|

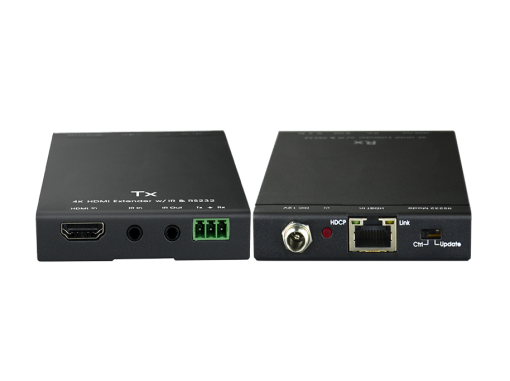

Semnal HDMI 70m HDBaseT Transmitter-VHBT-HD-70T |
|||
|
|
|||
|
Pentru utilizare cu cardul de intrare HDBaseT și cardul de intrare 4K HDBaseT |
|||
|
intra |
1-mod HDMI |
Conectori de intrare |
Conector mamă de tip A 19-pin |
|
Ieșire |
1 -mod HDBaset |
Conectori de ieșire |
Terminale RJ-45 |
|
Interfață de control |
1 canal IR IN, 1 canal IR OUT, 1 RS232 bidirecțional |
Funcții de control |
Suportă transmisie transparentă bidirecțională CEC, IR, RS232 |
|
standard |
Conform standardelor HDCP2.2 și HDMI1.4 |
Rezoluţie |
Suportă până la 3840×2160@30Hz |
|
Temperatura de functionare |
0~50 de grade |
umiditate |
10% ~ 90% |
|
Consum maxim de energie |
14W |
Dimensiuni (mm) |
115L x 109W x 16.2H |
|
Distanța de transmisie |
Distanță de transmisie 1920×1080P60Hz până la 70 de metri, distanță de transmisie 3840×2160@30Hz până la 40 de metri |
||
|
alte |
Suportă funcția PoC bidirecțională și upgrade-ul de firmware RS232 |
||
|
Semnal HDMI 70m HDBaseT Receiver-VHBT-HD-70R |
|||
|
|
|||
|
Utilizați cu cardul de ieșire HDBaseT, cardul de ieșire 4K HDBaseT |
|||
|
intra |
1 -mod HDBaset |
Conectori de intrare |
Conector mamă de tip A 19-pin |
|
Ieșire |
1-mod HDMI |
Conectori de ieșire |
Terminale RJ-45 |
|
Interfață de control |
1 canal IR IN, 1 canal IR OUT, 1 RS232 bidirecțional |
Funcții de control |
Suportă transmisie transparentă bidirecțională CEC, IR, RS232 |
|
standard |
Conform standardelor HDCP2.2 și HDMI1.4 |
Rezoluţie |
Suportă până la 3840×2160@30Hz |
|
Temperatura de functionare |
0~50 de grade |
umiditate |
10% ~ 90% |
|
Consum maxim de energie |
14W |
Dimensiuni (mm) |
115L x 109W x 16.2H |
|
Distanța de transmisie |
Distanță de transmisie 1920×1080P60Hz până la 70 de metri, distanță de transmisie 3840×2160@30Hz până la 40 de metri |
||
|
alte |
Suportă funcția PoC bidirecțională și upgrade-ul de firmware RS232 |
||
