Prezentare generală
Controlerul de perete video Tendzone VHM-0306D este o nouă generație de echipamente inteligente de procesare a imaginilor lansate recent de compania noastră. Arhitectura de design pur hardware FPGA acceptă afișarea în ferestre, suprapunere și roaming de semnale full HD multicanal; nu numai că poate afișa o imagine dinamică pe mai multe ecrane, dar poate afișa și mai multe imagini dinamice pe un singur ecran pentru a realiza funcția de îmbinare cu mai multe ferestre; imaginea are o latență ultra-scăzută, fără discretizare și fără pierderi de cadre, obținând o prezentare perfectă a imaginii.
Este special conceput pentru ocazii care necesită afișarea de înaltă calitate a mai multor imagini video și este potrivit pentru diverse industrii, cum ar fi monitorizarea securității, comanda militară, educație și cercetare, agenții guvernamentale, publicare de informații, media publicitare, expoziții, vânzări de electrocasnice, spectacole și divertisment etc.
Caracteristici
- Arhitectură FPGA hardware completă, design modular, structură de plug-in hibridă, fără sistem de operare încorporat și performanță excelentă de procesare a imaginii;
- Sprijină comutare încrucișată fără întreruperi, fără ecran negru, ecran blocat, fluctuație, rupere etc. în timpul procesului de comutare;
- Suportă îmbinarea ecranului mare LCD și LED;
- Suportă intrare în format de semnal multiplu, intrare HDMI/DP 4K@60Hz, HDMI 4K@30Hz, DP 4K@30Hz, HDMI 2K@60Hz, DVI, VGA, CVBS, SDI;
- Suportă ieșire la orice rezoluție. Placa de ieșire 4K acceptă o rezoluție maximă de 4096x2160@30, maximum 4096 pixeli și maxim 3840 pixeli. Placa de ieșire 2K acceptă o rezoluție maximă de 1920x1200@60, maxim 2560 pixeli și maxim 1920 pixeli.
- Mod de control: WEB, port serial RS232 și port LAN;
- Comenzile portului serial pot realiza apelarea scenei, salvarea scenei, ciclul scenei, comutarea semnalului, interogare și setare IP etc.
- Suportă funcția de afișare personalizată a caracterelor OSD sursă de semnal de intrare, puteți seta fontul caracterului, dimensiunea, culoarea, transparența, poziția etc.
- Suportă control WEB, suportă computere, telefoane mobile, tablete și alte dispozitive de control al sistemului și compatibil cu mai multe browsere. Prin interfața de utilizator WEB, se pot realiza detectarea conexiunii la panoul de semnalizare, comutarea semnalului, apelul scenei, salvarea scenei, sondarea scenei, managementul upgrade-ului online, resetarea din fabrică etc. (card de control avansat);
- Suportă previzualizarea semnalului sursei de intrare și afișarea ecoului imaginii pe ecran mare (card de control avansat);
- Suportă afișarea subtitrarilor cu defilare și afișarea hărții de fundal de ultra-înaltă definiție (card de control avansat);
- Suportă detectarea în timp real a tuturor semnalelor de intrare, facilitând observarea și detectarea stării de acces a semnalelor de intrare pentru utilizatori;
- Suportă deschiderea arbitrară a ferestrelor, suprapunerea, roamingul, împărțirea, mărirea, întinderea și tăierea imaginilor;
- Suportă afișare imagine în imagine, afișare cu suprapunere a imaginii, afișare pe mai multe ecrane cu un singur ecran și funcții de îmbinare pe ecran mare;
- Ordinea straturilor și setările de proprietate ale ferestrei de suprapunere pot fi realizate prin software-ul computerului gazdă;
- Ecranul de afișare de ieșire acceptă până la 8 ferestre pe un singur ecran;
- O singură sursă de intrare acceptă ferestre arbitrare;
- Plăcile de intrare și ieșire acceptă schimbarea la cald;
- Acceptă salvarea scenei, apelarea scenei, previzualizarea scenei și sondarea scenei;
- Suporta importul și exportul configurației de îmbinare;
- Acceptă decuparea și afișarea oricărei poziții a sursei de semnal, iar același semnal poate suporta patru decupări;
- Suportă modul de deschidere a ferestrei presetat și apeluri flexibile;
- Suportă upgrade online a întregii mașini, facilitând întreținerea și revizia.
Tag-uri populare: Controler modular de perete video cu 9 carduri, China, producători, furnizori, fabrică de controler modular pentru perete video cu 9 carduri
SPECIFICAȚII
|
Performanță generală |
|
|
Specificațiile șasiului |
3 U |
|
Slot pentru card de intrare |
3 |
|
Slot pentru card de ieșire |
6 |
|
Numărul maxim de canale de intrare |
12 |
|
Numărul maxim de canale de ieșire |
24 |
|
Rezoluție de intrare |
Cea mai mare rezoluție acceptată este 3840×2160@60Hz |
|
Rezoluție de ieșire |
Rezoluție maximă acceptată 4096x2160@30 Hz |
|
Numărul de ferestre |
Un singur ecran acceptă până la 8 ecrane |
|
Intrare |
|
|
1 HDMI/1 DP (Alege unul) |
Suport HDMI 2.0, suport DP1.2, compatibil cu HDCP, rezoluția acceptă 4096*2160@60Hz și 3840*2160@60Hz |
|
2-canal DP |
Suport DP1.1, rezoluția acceptă 4096*2160@30Hz și 3840X2160@30 , |
|
2-canal HDMI |
Suport HDMI 1.4, compatibil cu HDCP, rezoluția acceptă 4096*2160@30Hz și 3840*2160@30Hz |
|
4-canal HDMI |
Suport HDMI 1.3, compatibil cu HDCP, rezoluția acceptă 1920 x 1200 @60Hz |
|
4-canal DVI |
DVI este compatibil cu HDMI, acceptă standardul HDCP și acceptă rezoluție de 1920 x 1200 la 60 Hz , |
|
4-canal VGA |
Semnal VGA standard, rezoluția acceptă 1920x1080P @60Hz , |
|
4-canal SDI |
Compatibil cu HD-SDI, 3G SDI, SD I, rezoluția acceptă 1920x1080P @60Hz |
|
4-canal CVBS |
Format de semnal CVBS, rezoluția acceptă PAL: 720x576I, NTSC: 720x480I |
|
Card de control de bază |
Suportă control logic local, control 232, cum ar fi deschiderea ferestrelor, roaming etc. 2. Suportă control central rapid RS232 3. Sprijină controlul buclei RS232 |
|
Card de control avansat |
Hartă de bază, subtitrări, ecou (8 canale), previzualizare, funcții WEB într-una, inclusiv funcția cardului de control al versiunii de bază |
|
Ieșire |
|
|
DVI |
DVI este compatibil cu HDMI, cu o rezoluție maximă de 1920x1200 @60Hz , suportă 1920×1200@60Hz |
|
HDMI |
Compatibil cu HDMI, DVI-D, suport HDMI 1.3, rezoluție de până la 1920x1200 @60Hz , rezoluția acceptă HDMI 1.3 , suportă 1920×1200@60Hz |
|
4k HDMI |
Formatul semnalului video acceptă HDMI 1.4, iar rezoluția maximă acceptă 4096x2160@30Hz |
|
Oacolo |
|
|
Structura șasiului |
2 sloturi pentru canalele de intrare, 3 sloturi pentru canalele de iesire |
|
Dimensiunea șasiului (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Greutate (Kg) |
5.8 |
|
Consumul de energie (W) |
2 5 |
|
alimentare electrică |
Alimentare dublă, 100V~240V AC, 50/60Hz |
|
Controla |
|
|
control RS232 |
Interfață cu port serial DB9 |
|
Control TCP/IP |
Conform protocolului TCP/IP |
|
Placă de intrare HDMI2.0 - VMH-1I-HD-4K |
|
|
|
Suport HDMI2.0, compatibil cu HDCP, suport DP1.2 |
|
Rezoluție maximă de intrare 3840x2160 @60Hz |
|
Un singur semnal de intrare acceptă ferestre arbitrare |
|
Suportă funcția de suprapunere a caracterelor semnalului de intrare |
|
Cu tehnologia de management EDID încorporată, acceptă controlul DDC |
|
Cu funcție de economisire la oprire |
|
Placă duală de intrare 4K DP-VMH-2I-DP-4K |
|
|
|
Suport DP1.1, compatibil cu HDCP |
|
Rezoluție maximă de intrare 3840x2160 @ 30Hz |
|
Un singur semnal de intrare acceptă ferestre arbitrare |
|
Suportă funcția de suprapunere a caracterelor semnalului de intrare |
|
Cu tehnologia de management EDID încorporată, acceptă controlul DDC |
|
Cu funcție de economisire la oprire |
|
Placă duală de intrare HDMI 4K-VMH-2I-HD-4K |
|
|
|
Suport HDMI, formate de semnal DVI-D, suport standard HDMI, compatibil cu HDCP |
|
Rezoluție maximă de intrare 3840x2160 @ 30Hz |
|
Un singur semnal de intrare acceptă ferestre arbitrare |
|
Suportă funcția de suprapunere a caracterelor semnalului de intrare |
|
Cu tehnologia de management EDID încorporată, acceptă controlul DDC |
|
Cu funcție de economisire la oprire |
|

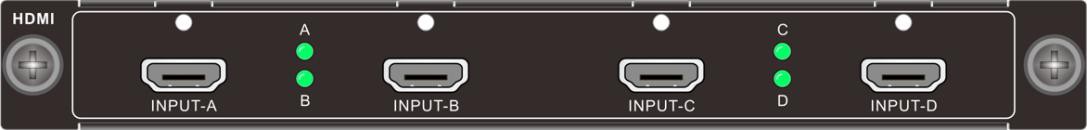

Card de intrare HDMI cu patru canale-VMH-4I-HD |
|
|
|
Suport HDMI, formate de semnal DVI-D, suport standard HDMI, compatibil cu HDCP |
|
Rezoluție maximă de intrare 1920x1200 @60Hz |
|
Un singur semnal de intrare acceptă ferestre arbitrare |
|
Suportă funcția de suprapunere a caracterelor semnalului de intrare |
|
Cu tehnologia de management EDID încorporată, acceptă controlul DDC |
|
Cu funcție de economisire la oprire |
|
Card de intrare Quad DVI-VMH-4I-DV |
|
|
|
Suport HDMI, formate de semnal DVI-D, suport HDMI1.3, compatibil cu HDCP |
|
Rezoluție maximă de intrare 1920x1200 @60Hz |
|
Un singur semnal de intrare acceptă ferestre arbitrare |
|
Suportă funcția de suprapunere a caracterelor semnalului de intrare |
|
Cu tehnologia de management EDID încorporată, acceptă controlul DDC |
|
Cu funcție de economisire la oprire |
|

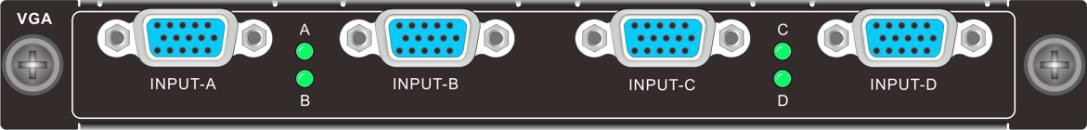

Card de intrare VGA cvadru-VMH-4I-VG |
|
|
|
Suport format de semnal VGA |
|
Rezoluție maximă de intrare 1920x1080 @60Hz |
|
Un singur semnal de intrare acceptă ferestre arbitrare |
|
Suportă funcția de suprapunere a caracterelor semnalului de intrare |
|
Cu tehnologia de management EDID încorporată, acceptă controlul DDC |
|
Cu funcție de economisire la oprire |
|
Card de intrare SDI cu patru canale-VMH-4I-SD |
|
|
|
Suportă formatul de semnal SDI, distanța de transmisie a semnalului de intrare și ieșire de până la 100 m |
|
Rezoluție maximă de intrare 1920x1080 @60Hz |
|
Un singur semnal de intrare acceptă ferestre arbitrare |
|
Suportă funcția de suprapunere a caracterelor semnalului de intrare |
|
Cu tehnologia de management EDID încorporată, acceptă controlul DDC |
|
Cu funcție de economisire la oprire |
|

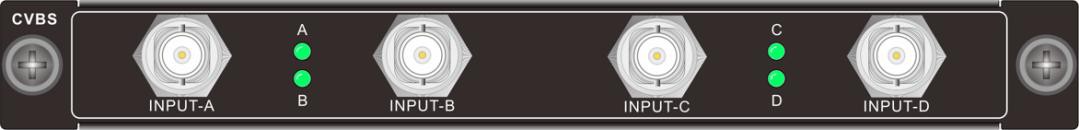

Card de intrare CVBS cu patru canale-VMH-4I-AV |
|
|
|
Suport format de semnal CVBS, PAL adaptiv și NTSC |
|
Rezoluție suportată PAL: 720x576I, NTSC: 720x480I |
|
Un singur semnal de intrare acceptă ferestre arbitrare |
|
Suportă funcția de suprapunere a caracterelor semnalului de intrare |
|
Cu tehnologia de management EDID încorporată, acceptă controlul DDC |
|
Cu funcție de economisire la oprire |
|
Card de intrare audio Quad DVI-VMH-4I-DVA |
|
|
|
4-modul semnal de intrare DVI (interfață DVI cu audio) |
|
Conector: port DVI-I mamă |
|
Consum normal de putere de lucru: 7,1 W |
|
Format semnal video: compatibil cu HDMI, DVI-D |
|
Standard: Suport HDMI1.3, compatibil cu HDCP |
|
Rezoluție de intrare: până la 1920x1200 @60Hz |
|
Format semnal audio: audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD |
|

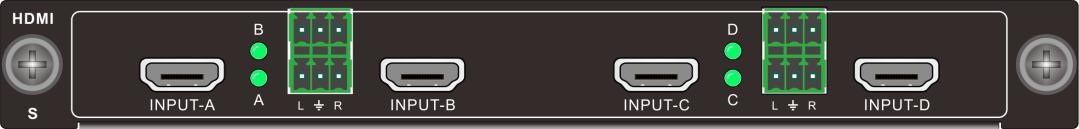

Card de intrare audio HDMI cu patru canale-VMH-4I-HDA |
|
|
|
4-canal semnal de intrare HDMI, 4-canal semnal audio încorporat analogic |
|
Conector: tip A 19-pin mamă, terminal audio Phoenix |
|
Consum normal de putere de lucru: 9W |
|
Format semnal video: compatibil cu HDMI, DVI-D |
|
Standard: Suport HDMI1.3, compatibil cu HDCP |
|
Rezoluție de intrare: până la 1920x1200 @60Hz |
|
Format semnal audio: audio încorporat acceptă formatele PCM, Dobly Digital, DTS, DTS-HD; audio extern acceptă formatul PCM, PCM 48KHz |
|
Card de decodare IP cu patru canale-VMH-4I-IP |
|
|
|
1 interfață de intrare RJ45, acceptă decodarea protocolului standard H.264/H.265/RTSP/RTP; 1 2K intrare HDMI |
|
RJ45 acceptă decodare cu rezoluție 3840*2160@30; HDMI acceptă intrare cu rezoluție de până la 1920*1200 |
|
Suportă accesul la camerele de rețea de la producătorii principali de pe piață (Hikvision, Dahua etc.); acceptă 1-canalul 4K30HZ sau 2-canalul 4K@24Hz sau 4-canalul 1080P@60Hz sau 9-canalul 1080P@25Hz sau 16-canalul 720P @25Hz sau 32-decodificarea canalului D1 decodificarea semnalului de rețea și afișarea pe perete |
|
Suporta mai multe ecrane, inclusiv 1 ecran, 4 ecrane, 9 ecrane, 16 ecrane, 36 de ecrane și împărțiri personalizate |
|
Suport ONVIF, RTSP și alte protocoale de streaming în rețea |
|
Acceptă mărirea oricărui flux video unic pentru a umple fereastra |
|
Sprijină semnal de intrare unic Sprijină ferestre arbitrare |
|
Sprijină controlul PTZ al camerelor de rețea |
|

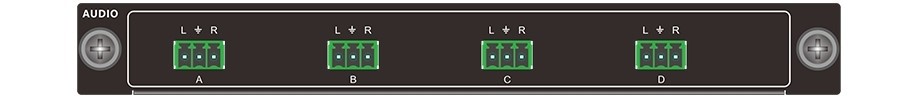

Card de ieșire audio independent cu patru canale-VMH-4O-AD |
|
|
|
4-Ieșire audio analogică a terminalului Phoenix de canal |
|
Conector: 3-bornă cu pini |
|
Port de ieșire: 4-mod port de ieșire Auido |
|
Suportă comutare audio independentă sau comutare sincronă de grup a peretelui video legat |
|
Suportă reglarea volumului de ieșire |
|
Suportă salvarea scenei și apelarea |
|
Suport format audio PCM, rata de eșantionare audio este de 48KHz |
|
Terminalul de intrare acceptă audio încorporat sau extern |
|
Cu funcție de memorie oprită |
|
Card de ieșire Quad DVI (două straturi) - VMH-4O-DV |
|
|
|
Suporta formate de semnal DVI, HDMI |
|
Rezoluția maximă de ieșire este de 1920 x 1200 la 60 Hz și acceptă rezoluție personalizată de ieșire |
|
Ecranul de ieșire acceptă mai multe funcții, cum ar fi îmbinare, împărțire, suprapunere, mărire, întindere, tăiere, imagine în imagine, roaming etc. |
|
Ieșire un singur ecran de afișare extern acceptă până la 2 ferestre de afișare |
|
Cu funcție de memorie oprită |
|
Card de ieșire HDMI cu patru canale (două straturi) -VMH-4O- HD |
|
|
|
Suporta formate de semnal DVI, HDMI |
|
Rezoluția maximă de ieșire este de 1920 x 1200 la 60 Hz și acceptă rezoluție personalizată de ieșire |
|
Ecranul de ieșire acceptă mai multe funcții, cum ar fi îmbinare, împărțire, suprapunere, mărire, întindere, tăiere, imagine în imagine, roaming etc. |
|
Ieșire un singur ecran de afișare extern acceptă până la 2 ferestre de afișare |
|
Cu funcție de memorie oprită |
|

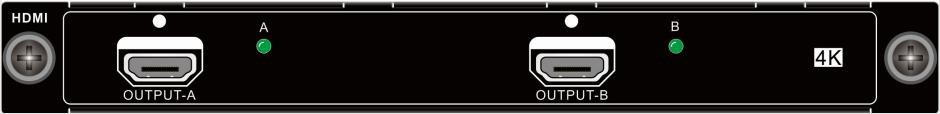

Placă duală de ieșire HDMI 4K (două straturi) -VMH-2O-HD-4K |
|
|
|
Suporta formate de semnal DVI, HDMI |
|
Rezoluția maximă de ieșire acceptă până la 4096x2160 la 30Hz și acceptă rezoluție personalizată de ieșire |
|
Ecranul de ieșire acceptă mai multe funcții, cum ar fi îmbinare, împărțire, suprapunere, mărire, întindere, tăiere, imagine în imagine, roaming etc. |
|
Ieșire un singur ecran de afișare extern acceptă până la 2 ferestre de afișare |
|
Cu funcție de memorie oprită |
|

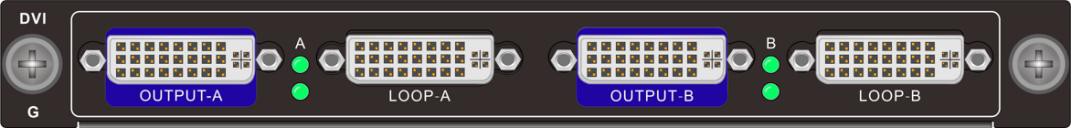

Card de ieșire DVI cu două canale (patru straturi) - VMH-2O-DV |
|
|
|
2-modul semnal de ieșire DVI |
|
Conector: port DVI-I mamă |
|
Consum normal de putere de lucru: 8,8 W |
|
Format semnal video: DVI compatibil cu HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Selectarea stratului: acceptă 4 2straturi de semnal K sau 2 4straturi de semnal K@30 sau 1 4straturi de semnal K@60 |
|
Card de ieșire HDMI cu două canale (patru straturi) -VMH-2O-HD |
|
|
|
2-modul semnal de ieșire HDMI; |
|
Conector: tip A 19-pin mamă; |
|
Consum normal de putere de lucru: 8,8 W; |
|
Format semnal video: compatibil cu HDMI, DVI-D; |
|
Standard: Suport HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Card de ieșire DVI cu un canal (opt straturi) -VMH-1O-DV |
|
|
|
1-canal semnal de ieșire DVI; |
|
Conector: port DVI-I mamă; |
|
Consum normal de putere de lucru: 8,8 W; |
|
Format semnal video: DVI compatibil cu HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Selecția stratului: acceptă straturi de semnal 8-canal 2K sau 4-straturi de semnal canal 4K@30 sau 2-straturi de semnal canal 4K@60; |
|
Card de ieșire HDMI cu un canal (opt straturi) -VMH-1O-HD |
|
|
|
1 semnal de ieșire HDMI; |
|
Conector: tip A 19-pin mamă; |
|
Consum normal de putere de lucru: 8,8 W; |
|
Format semnal video: compatibil cu HDMI, DVI-D; |
|
Standard: Suport HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|

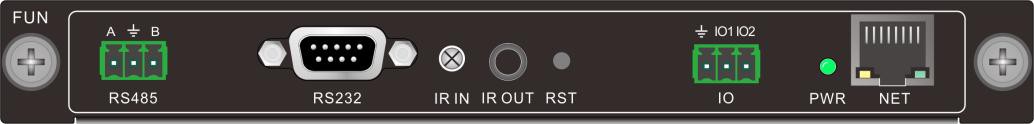

Cardul de control al versiunii de bază -VMH-CC-DE |
|
|
|
Sprijină controlul logic local, cum ar fi deschiderea ferestrelor, roamingul etc. |
|
Suportă control central rapid RS232 |
|
Suportă controlul buclei RS232 |
|
Card de control avansat -VMH-CC-AE |
|
|
|
Sprijină controlul logic local, cum ar fi deschiderea ferestrelor, roamingul etc. |
|
Suportă control central rapid RS232 |
|
Suportă controlul buclei RS232 |
|
Suportă hartă de bază de înaltă definiție |
|
Suportă defilarea subtitrărilor |
|
Suport ecou de previzualizare |
|
Control încorporat de interfață WEB om-calculator, design umanizat, acceptă computere, telefoane mobile, tablete și alte dispozitive de control al sistemului și este compatibil cu mai multe browsere, făcând operarea mai convenabilă |
|
Prin interfața de utilizator WEB, se pot realiza detectarea conexiunii la panoul de semnalizare, comutarea semnalului, previzualizarea semnalului, apelul scenei, salvarea scenei, sondarea scenei, managementul upgrade-ului online, resetarea din fabrică etc. |
|
Card multifuncțional de control al mediului-VMH-IO-FDE |
|
|
|
Interfață semnal: interfață 1 3-pin Phoenix RS485, 1 conector RS232 tată, 1 receptor IR IN, 1 interfață IR OUT 3,5 mm, 2 interfețe Phoenix IO 3-pin, 1 interfață RJ45, 1 buton de resetare |
|
Suportă redirecționarea mai multor protocoale de porturi unul către celălalt; acceptă rețea către port serial, port serial către rețea, rețea către rețea, IO către rețea serial, control în infraroșu, învățare în infraroșu |
|
Suporta mai multe rate baud |
|
Fiecare port poate suporta până la 30 de pachete de redirecționare |
|
Redirecționarea controlului ieșirii, poate controla o varietate de periferice, își poate dezvolta propria interfață |
|
Sprijină învățarea în infraroșu |
|
Cu funcție de economisire la oprire |
