CATARĂ-1008 Prezentare generală
CLIMBER-1008 este cea mai recentă gazdă de terminale multifuncționale 9-din{-1 dezvoltată de Tendzone, valorificând ani de experiență în dezvoltarea integrată a produselor. CLIMBER-1008 cuprinde o gamă largă de funcționalități, inclusiv: controlul mediului periferic, comutarea matricei video, procesorul audio, amplificatorul de putere, comutatorul PoE, conferința video la distanță, înregistrarea și difuzarea locală, controlul tactil centralizat, codecuri de intrare și ieșire ale sistemului distribuit ,Acces IPC etc. Aceste caracteristici fac din CLIMBER-1008 o soluție ideală pentru conferințe multimedia săli, săli de clasă inteligente, săli de curs și locuri multifuncționale. Acceptă diferite scenarii operaționale, permițând utilizatorilor să conducă întâlniri locale, conferințe la distanță, transmisiuni live, sesiuni de formare, supraveghere și predare.
CLIMBER-1008 poate funcționa independent printr-o rețea, interfacând inteligent cu o gamă largă de periferice multimedia audio și video, precum și cu controale de mediu. Acest design nu numai că economisește spațiu pentru echipamente, dar oferă și utilizatorilor diverse interfețe operaționale convenabile și intuitive.
Seria CLIMBER-1008 este alimentată de o nouă generație de cipuri de procesare media care îmbunătățesc semnificativ capacitățile de procesare, compatibil cu codecuri video H.265 4K@60. Acest progres asigură o calitate îmbunătățită a imaginii și a sunetului, oferind utilizatorilor o experiență de înaltă definiție.

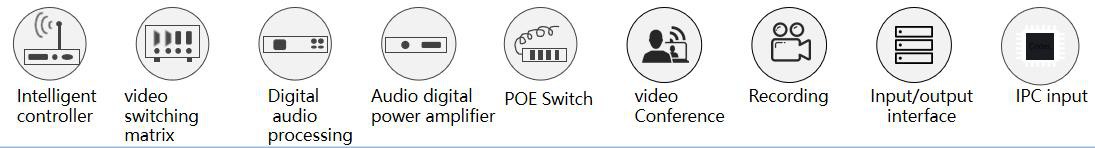

Caracteristici
Control centralizat inteligent:
- Controlul integrat al echipamentelor multimedia, prin intermediul tabletei de conferință pentru a realiza propriile lor audio și video, conferințe video, înregistrare și difuzare, management unificat de periferice terțe;
- Cu interfețe comune de control central, cum ar fi RS232/485/IR/IO/RELAY.
- Suportă controlul protocolului Zigbee IoT.
- Acceptă controlul bidirecțional printr-o singură legătură serială.
- Combină controlul prin cablu cu controlul wireless IoT pentru a preveni interferențele și deconectarea de la scut.
Înaltă definițieMatrice video 4K
- 4 în 2 ieșiri 4K60 HD matrice video de comutare fără întreruperi
- Sprijină o varietate de aplicații de scenă, cum ar fi: sală de conferințe multimedia, sală de clasă multimedia și alte scene,
- sprijină controlul centralizat local, afișajul, întărirea sunetului și alte nevoi
- Suportă tehnologia codec a platformei Multimedia Information Distributed Interactive System (MIDIS) și este utilizată ca o mașină de interfață cu o singură intrare/ieșire distribuită;
Procesor audio digital
- 8-in-4-out interfață audio cu funcții complete, sunet de rețea încorporat și audio HDMI,
- Construiți în algoritm audio 5A care elimină eficient reverberația și zgomotul în mediile de clasă.
- Amplificator digital încorporat cu o putere nominală de 2*100W.
Conferinta video:
- Terminal de videoconferință cu funcție locală de înregistrare și redare
- Suportă apeluri SIP interactive la distanță, îndeplinind cerințele de interacțiune bidirecțională audio și video la distanță
- Autorizare interactivă opțională încorporată pentru mai multe părți, acceptă accesul la platforma de videoconferință a terților cu protocol standard;
Comutator de rețea POE:
- Suportă sursă de alimentare IPC, imagine și control pe o singură linie,
- suportă dispozitive terțe de control al rețelei TCP/UDP,
- poate furniza documente de interfață API;
Înregistrare și redare locală:
- Acceptă înregistrarea a 4 până la 6 fluxuri video locale, înregistrarea întâlnirilor și stocarea video.
Interfață de intrare/ieșire:
- sprijină accesul la sistemul interactiv distribuit multimedia pentru comandă de planificare distribuită;
Acces IPC:
- Suportă acces video 12 IPC și pentru ieșire locală, înregistrare etc.
Stabilsi de incredere
- Se folosește sistemul Linux încorporat, fără infestare cu viruși.
- Gazda adoptă un design de structură de calitate, produsul este stabil și de încredere, potrivit pentru funcționare de 7 * 24 de ore.
- Dispozitivul poate fi instalat într-un cabinet de 1U sau independent. Este afișat ecranul LCD de pe panoul frontal
- Două comutatoare de alimentare, un comutator de pornire tare și un comutator de pornire moale, pot funcționa împreună pentru a permite dispozitivului să intre în starea de așteptare sau de trezire de somn

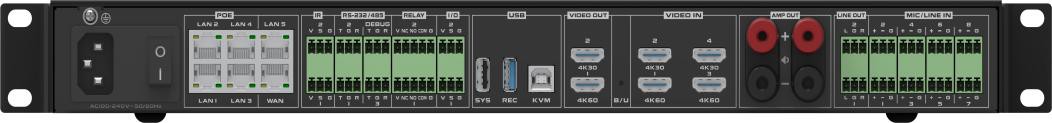

Imaginea panoului din spate:
(1) Sursă de alimentare gazdă ( 2 ) Comutator de alimentare gazdă ( 3 ) Porturi Gigabit Ethernet * 6 (dintre care 4 sunt POE) (4) Interfață infraroșu IR * 2 (5) Interfață RS-232/485 * {{ 10}} Depanare RS232/485 * 1 ( 6 ) Port de control R ELAY * 2 (tensiune și curent: 12V/nu mai mult de 1A) ( 7 ) Interfață I/O*2 (tensiune și curent: 12 V/nu mai mult de 1 A) ( 8 ) USB Type-A *2, USB Type-B*1 (9) Port de ieșire HDMI*2 ( 10 ) Intrare HDMI port *4 ( 11 ) Terminale amplificator * 2 perechi ( 12 ) Ieșire stereo terminal Phoenix L/R * 2 (13) Port de intrare MIC/LINE * 8
Tag-uri populare: procesor integrat nouă-în-unul, China producători de procesoare integrate nouă-în-unu, furnizori, fabrică
SPECIFICAȚII
|
proiect |
CATARĂ-1008 |
|
Sigur și stabil |
Adoptarea arhitecturii de sistem de calitate industrială, dezvoltată pe baza sistemului LINUX, fără viruși |
|
Interfață de date |
2 USB de tip A, 1 USB de tip B |
|
Camera de rețea |
12 camere de rețea locală, 4 redirecționare în rețea |
|
Codec video |
Suportă codificare și decodare video până la 4K60; suportă până la 4 canale de codificare 1080P60 și până la 4 canale de decodare 1080P@60; sau 8 canale de codificare 1080P@30 și 8 canale de decodare 1080P@30; |
|
Protocol audio și video |
Audio acceptă G.711, G.722, G722.1, G722.1C, AAC și acceptă decodarea fluxurilor de cod audio Video suportă H.264HP, MP, BP, H265MP |
|
Terminal de afișare |
Funcție de împărțire video încorporată, care poate realiza sinteza unui singur ecran/picture-in-picture/picture-out-picture, suprapunere de subtitrări, suprapunere a numelui terminalului și afișare a siglei stației în format simplu, dublu, trei, patru, cinci, șase, șapte, opt, nouă, zece, treisprezece și șaisprezece ecrane împărțite |
|
panoul de control |
Acceptă o varietate de panouri de control, ecran tactil Android cu fir opțional de 10.1-(standard fără suport de perete, fără suport POE), ecran tactil PoE de rețea de 10.1-inchi, 10.{{5 }}Ecran tactil PoE montat pe perete de rețea în inchi (standard cu cutia inferioară montată pe perete) |
|
Rata de codec |
Maxim 16 canale de codec 1080P, 512Kbps~16Mbps per canal |
|
Intrare audio |
8-modul de intrare pentru terminalul Phoenix (suportă intrarea MIC de alimentare fantomă de 48V sau intrarea de linie liniară), 4- calea intrare audio încorporată HDMI |
|
Ieșire audio |
4-out line out audio ieșire (sau 2 perechi de ieșire stereo L/R Phoenix terminal), 2-way 100W@8 ohm ieșire amplificator digital (sau 2-way 150W@4 ohm digital ieșire amplificator) , 2-mod ieșire audio încorporată HDMI ; suportă reglarea volumului, audio acceptă sincronizarea și mixarea |
|
Intrare video |
4 interfețe de intrare HDMI, 16 intrări pentru camere de rețea IP; HDMI IN1 și HDMI IN3 acceptă intrare cu o rezoluție maximă de 4K30, iar HDMI IN2 și HDMI IN4 acceptă intrare cu o rezoluție maximă de 1920*1080@60; |
|
Ieșire video |
2 interfețe de ieșire HDMI, HDMI OUT1 și HDMI OUT2 acceptă o rezoluție maximă de ieșire 4K30; |
|
Procesare audio |
Suportă anularea automată a ecoului (AEC), controlul automat al câștigului (AGC), anularea/suprimarea automată a zgomotului (ANC/ANS), anularea automată a feedback-ului (AFC), matricea de amestecare (AM), compensarea pierderii pachetelor (PLC) |
|
Procesare video |
Acceptă adaptarea rezoluției video, comutarea, alocarea, împărțirea ecranului, afișarea suprapunerii subtitrare cu defilare, suprapunerea numelui terminalului, afișarea logo-ului stației și ajustarea parametrilor imaginii; Subtitrarea și suprapunerea numelui terminalului acceptă ajustarea arbitrară a poziției; logo-ul stației acceptă ajustarea poziției în stânga sus, în dreapta sus, în stânga jos și în dreapta jos și acceptă ajustarea afișajului transparenței; |
|
Protocolul de comunicare |
SIP, BFCP dual stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Interfață de rețea |
1 port WAN, 5 porturi LAN; sau setați 6 porturi de rețea să fie complet conectate; 4 dintre porturile de rețea acceptă sursa de alimentare PoE; Notă: Dacă trebuie să vă conectați la un comutator PoE terță parte, vă recomandăm să utilizați un port de rețea care nu acceptă PoE pentru a vă conecta la comutatorul PoE al celeilalte părți, pentru a vă asigura că unul dintre porturile de rețea nu oferă alimentare PoE externă. . Încercați să nu vă conectați direct unul la altul folosind interfețele PoE. |
|
Funcția de amestecare |
Suportă audio local, audio încorporat HDMI și fluxuri de acces la rețea RTSP audio la distanță care intră în mixer și poate selecta în mod dinamic mixarea |
|
Control central |
Control central cu o singură atingere: comutare sistem, reglare a volumului de ieșire, comutare sursă de semnal, control al camerei, control al înregistrării și difuzării, apel de la distanță, control al mediului etc. |
|
Interfață de control al mediului |
3-mod RS-232/485 interfață, 1*RS232/RS485 DEBUG , 2-mod RELAY, 2-mod I/O, 2-mod infraroșu IR |
|
Videoconferinta |
Acceptă apeluri video conferință punct la punct H.323 și trimitere de flux auxiliar; Acceptă apeluri video conferință punct la punct SIP și trimitere de flux auxiliar; O singură mașină acceptă maximum 6-conferințe pentru petreceri (prin protocolul SIP/H.323) , acceptă crearea de mai multe șabloane de conferințe, acceptă conferințe programate și convoacă automat conferințe în funcție de ora programată; puteți invita noi terminale să se alăture conferinței în timpul conferinței sau puteți elimina un terminal din conferință; puteți dezactiva / activa sunetul oricărei locații sau puteți dezactiva / activa sunetul tuturor locațiilor cu un singur clic; Când se utilizează protocolul H.323, înregistrarea GK este acceptată și apelurile pot fi efectuate prin numere scurte; Când se utilizează protocolul SIP, înregistrarea SIP este acceptată și apelurile pot fi efectuate prin numere scurte; În timpul conferinței video, acceptă transmisia criptată de audio și video, criptarea apelurilor punct-la-punct și criptarea apelurilor video-conferință cu mai multe persoane pentru a preveni ascultarea audio și video pe parcursul întregii conferințe; |
|
Împingeți fluxul |
Suporta streaming pe nu mai puțin de 8 platforme diferite de streaming în același timp |
|
Streaming live |
Acceptă până la 10-multicast canal, transmisie live și la cerere |
|
Funcția de înregistrare |
Acceptă utilizarea ca terminal și client de distribuție de înregistrare și difuzare, cu maximum 4 fluxuri de înregistrare locale (sau înregistrarea 1 4K imagine), formatul fișierului de înregistrare și difuzare este MP4 , acceptă copierea automată a unităților flash USB, upgrade forțat al sistemului de unitate flash USB și restaurarea configurației inițiale, acceptă gestionarea conținutului fișierelor de înregistrare (descărcare/export/editare/ștergere) |
|
Sisteme distribuite |
Poate fi folosit ca o mașină de interfață de intrare și ieșire a unui sistem distribuit și acceptă accesul la un sistem distribuit pentru a satisface nevoile diferiților clienți (cum ar fi client Android, client IOS, client Hongmeng, client WINDOWS, client Kylin etc. ) pentru control vizual și afișare distribuită pe ecran; acceptă potrivirea cu sistemele de control distribuit multimedia, acceptă controlul dispozitivului prin previzualizarea imaginii vizuale, acceptă utilizarea ca terminal de nod distribuit și realizează interconectarea între dispozitive |
|
Suport sistem distribuit |
Când este utilizat cu un sistem distribuit, nodul cloud hiper-convergent acceptă extinderea canalelor audio, video și de control de intrare și ieșire împreună cu mașina de interfață de intrare și mașina de interfață de ieșire. Imaginea de intrare a interfeței HDMI a nodului cloud hiper-convergent poate fi transmisă direct către mașina de interfață de ieșire prin intermediul rețelei pentru ieșirea de îmbinare pe ecran mare. Imaginea mașinii interfeței de intrare poate fi, de asemenea, transmisă direct către interfața HDMI a nodului cloud hiper-convergent prin transmisie în rețea. Fiecare interfață de ieșire HDMI acceptă mai multe combinații de ecran (de exemplu, funcția de împărțire a ecranului). |
|
Hard disk intern |
Hard disk standard de 2 TB de 3.5-inchi pentru supraveghere, poate fi extins la un hard disk mobil de 12 TB prin USB |
|
Comunicare în rețea |
Acceptă 4 -mixarea și redarea audio a canalelor, acceptă repaus și trezire în rețea, comutator de sistem cu o singură atingere |
|
Funcția de întreținere |
Suportă gestionarea interfeței Web, oferă configurarea rapidă a porturilor dispozitivului, acceptă modificarea parolei portului Web, modificarea adresei IP, resetarea din fabrică, actualizarea software-ului, indicator luminos, învățare în infraroșu, gestionare a jurnalelor, depanare portului serial, depanare la distanță Telnet, operare de la distanță și gestionarea întreținerii |
|
Instalare |
Instalare standard pentru telecomunicații de 1 U, se recomandă instalarea acestuia aproape de echipamentele periferice pentru a reduce volumul de lucru de cablare |
|
Dimensiunea dispozitivului |
Dimensiunea produsului: latime*inaltime*adancime4 36.8 mm* 45 mm* 318 mm Dimensiune ambalaj: latime * inaltime * adancime 560 mm * 135 mm * 408 mm |
|
Greutatea echipamentului |
Greutate brută 7,2 kg (inclusiv materiale de ambalare) |
|
Tensiune și curent de intrare |
AC100~240V/50~60Hz |
|
Consumul de energie al dispozitivului |
Fără ieșire difuzor extern și dispozitiv alimentat prin POE: consum de energie tipic Când două difuzoare externe și un dispozitiv extern alimentat prin POE sunt conectate: consumul de energie la sarcină maximă |
|
Temperatura de functionare |
0~45 de grade de lucru |
|
Umiditate Altitudine |
10% până la 90%, altitudine mai mică sau egală cu 5000 de metri |
40W
340 W
