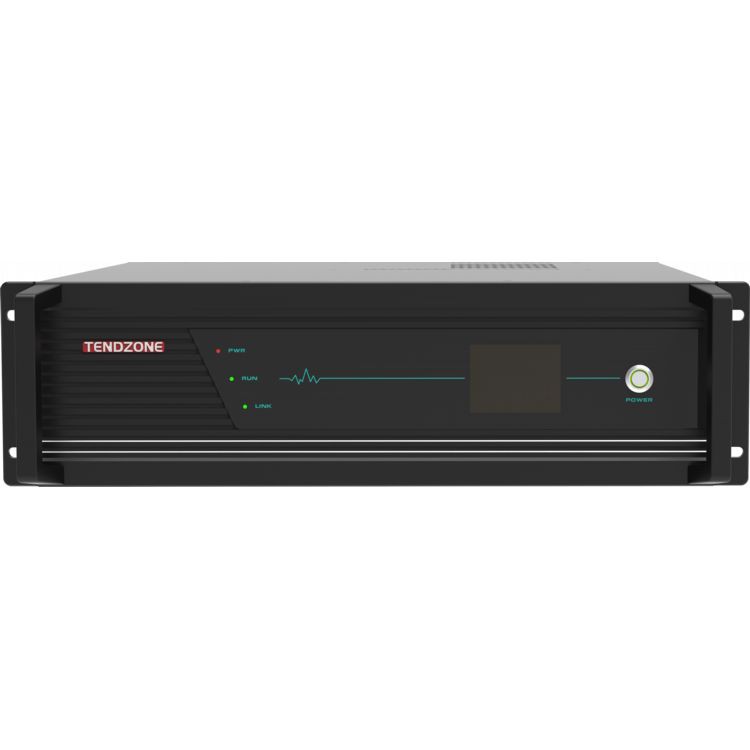

CATARĂ-2009 Prezentare generală
Seria CLIMBER-2009 este un terminal multifuncțional 13-în-1 de ultimă generație, dezvoltat de Dongwei, valorificând ani de experiență în dezvoltarea integrată a produselor. Acesta integrează tehnologii avansate, cum ar fi algoritmi audio, codecuri video, control centralizat, procesare media și comunicare la distanță, alimentate de procesoare de bază interne. Acest terminal adoptă un design flexibil de card cu plug-in (șasiu + placă), oferind opțiuni personalizabile pentru a se potrivi cu diverse scenarii. CLIMBER-2009 este ideal pentru săli de conferințe multimedia, săli de clasă inteligente, săli de curs, săli multifuncționale, centre de comandă mobile și multe altele. Acceptă o gamă largă de aplicații, cum ar fi întâlniri locale și la distanță, transmisiuni live, instruire, supraveghere și comandă mobilă. Cu o nouă generație de cipuri de procesare media, sistemul acceptă codec video H.265 4K, îmbunătățind imaginea și sunetul calitate pentru o experiență superioară. De asemenea, se mândrește cu performanțe îmbunătățite în ceea ce privește compatibilitatea, adaptabilitatea rețelei, întârzierea, pierderea anti-pachete și procesarea multi-ecran, făcându-l o soluție versatilă pentru industrii precum guvern, întreprinderi, securitate publică, educație, asistență medicală și multe altele.
Caracteristici
Computer OPS:
- Încorporat în OPS Computer, îndeplinește cerințele de birou și poate instala software de birou, cum ar fi Tencent Meeting, pentru conferințe video bazate pe software.
- Placă OPS personalizabilă cu opțiuni de computer integrate (până la Intel i5, 16 GB RAM, 512 GB SSD).
Control centralizat inteligent:
- Control integrat al echipamentelor multimedia prin intermediul tabletei de conferință, permițând gestionarea unificată a audio și video, conferințe video, înregistrare, difuzare și periferice terțe.
- Suportă interfețe comune de control central, cum ar fi RS232/485/IR/IO/RELAY pentru o integrare ușoară cu alte dispozitive.
- Suportă protocolul Zigbee IoT pentru opțiuni suplimentare de control.
- Control bidirecțional asupra unei singure legături seriale pentru gestionarea simplificată a sistemului.
- Combină controlul prin cablu cu controlul wireless IoT pentru a asigura o funcționare stabilă și a preveni interferențele.
Matrice video 4K de înaltă definiție:
- 8-in-8-out 4K60 HD matrice video fără întreruperi, cu flexibilitate deplină pentru mai multe configurații de ecran.
- Acceptă diverse scenarii, cum ar fi săli de conferințe multimedia, săli de clasă multimedia și centre de comandă.
- Facilitează controlul centralizat local, afișarea, întărirea sunetului și alte cerințe.
- Suportă tehnologia de codec MIDIS (Multimedia Information Distributed Interactive System), funcționând ca o interfață de intrare/ieșire distribuită.
Procesor audio digital:
- 8-in-4-out interfață audio cu funcții complete, inclusiv audio de rețea încorporat și suport audio HDMI.
- Algoritm audio 5A integrat care reduce reverberația și zgomotul, ideal pentru mediile de clasă și de conferințe.
- Amplificator digital încorporat cu putere nominală de 4×100W pentru performanțe audio clare și puternice.
Videoconferință:
- Funcționalitate locală de înregistrare și redare pentru videoconferințe.
- Suportă apeluri SIP interactive la distanță, permițând comunicarea audio și video bidirecțională pentru colaborarea de la distanță.
- Autorizare interactivă opțională pentru mai multe părți pentru o integrare perfectă cu platforme de conferințe video terțe, care acceptă protocoale standard.
Microfon wireless:
- Gazdă receptor UHF, acceptă accesul la microfon portabil fără fir, pentru întărirea sunetului local, înregistrarea conferințelor, întărirea vorbirii video conferințelor;
Microfon mână în mână:
- Suportă conectarea microfoanelor digitale Hand-in-Hand, cu maximum 20 de microfoane pe un singur lanț. Conexiunea în buclă cu lanț dublu permite până la 20 de microfoane.
Proiectare ecran fără fir:
- Asistență pentru afișarea wireless a imaginii de pe desktop a unui dispozitiv portabil, smartphone sau tabletă pe un ecran folosind un dongle mic sau un client de proiecție a ecranului.
Comutator de rețea POE:
- Suportă sursa de alimentare IPC, imaginea și controlul asupra unui singur cablu, simplificând cablarea și instalarea.
- Controlul rețelei TCP/UDP pentru dispozitive terțe, îmbunătățind integrarea sistemului.
- Oferă documentație de interfață API pentru integrări personalizate.
Înregistrare și redare locale:
- Acceptă înregistrarea locală a 4 până la 6 fluxuri video, permițând stocarea și accesul video ușor.
- Ideal pentru înregistrarea întâlnirilor, transmisia de evenimente live și sesiunile de antrenament.
Interfață de intrare/ieșire:
- Suportă integrarea cu sisteme interactive distribuite multimedia pentru programare și comandă distribuite.
- Oferă mai multe opțiuni I/O pentru conectivitate și gestionare flexibilă a sistemului.
Acces IPC:
- Suportă până la 16 intrări video IPC, cu capacitatea de a gestiona ieșirea și înregistrarea locală.
- Ideal pentru medii care necesită supraveghere video și integrare a monitorizării.
Stabil și de încredere:
- Construit pe un sistem Linux încorporat, asigurând imunitatea la viruși și oferind un mediu de operare sigur.
- Design de structură de tip carrier pentru funcționare continuă 24/7, făcând sistemul extrem de fiabil și potrivit pentru aplicații critice.
- Dispozitivul poate fi instalat în dulap standard sau utilizat independent, oferind opțiuni flexibile de instalare.
- LCD de pe panoul frontal pentru monitorizare ușoară și actualizări de stare.
- Comutatoare duble de alimentare (putere tare și putere moale) pentru funcționare fără întreruperi și funcționalitate de așteptare/trezire a sistemului.
Design card de plug-in:
- Complet modular, cu carduri plug-in detașabile pentru întreținere și personalizare ușoară. Sistemul acceptă o gamă largă de opțiuni de intrare/ieșire și integrare periferică.

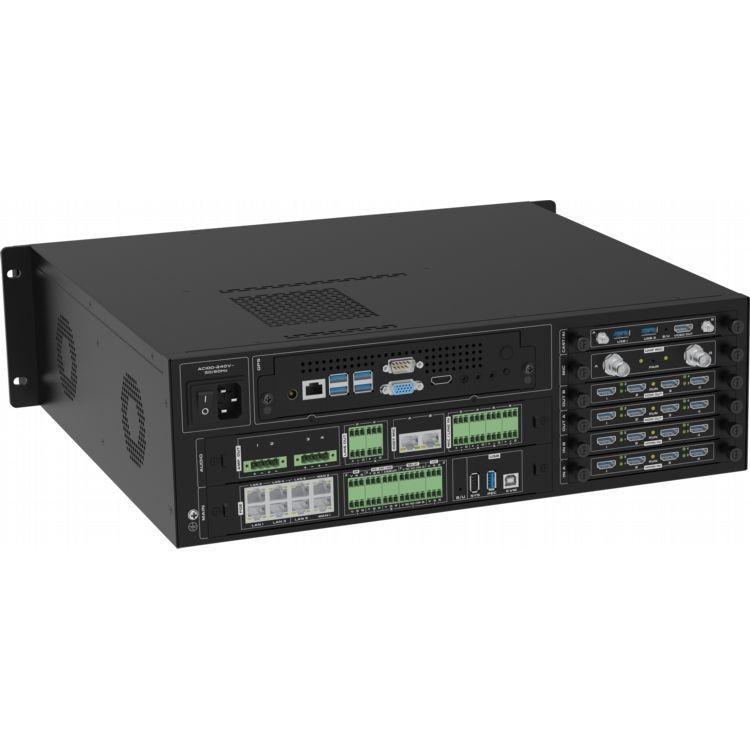

Panoul din spate al mașinii complet echipate:
(1) Comutator de alimentare gazdă ( 2 ) Sursă de alimentare gazdă (3) Computer OPS ( 4 ) Card audio (card AUDIO, configurația standard include modul gazdă vorbitor mână în mână DIGIT MIC, microfon vorbitor mână în mână opțional) ( 5) Card de control principal (card MAIN) (6) Card de proiecție fără fir (card CAST) (7) Card de microfon fără fir UHF (card MIC) (8) Card de ieșire HDMI cu patru canale (două sloturi, OUT) B și OUT A) (9) Card de intrare HDMI cu patru canale (două sloturi, IN B și IN A)
Tag-uri populare: procesor integrat treisprezece-în-unul, China producători de procesoare integrate treisprezece-în-unul, furnizori, fabrică
SPECIFICAȚII
|
proiect |
Specificații |
|
Sigur și stabil |
Adoptarea arhitecturii de sistem de calitate industrială, dezvoltată pe baza unui sistem încorporat, fără intruziune de viruși |
|
Interfață de date |
2 USB de tip A, 1 USB de tip B |
|
Camera de rețea |
16 camere de rețea locală, 8 redirecționare audio și video în rețea |
|
Codec video |
Până la 4 canale de codificare 1080P60, până la 4 canale de decodare 1080P@60 sau 8 canale de codificare 1080P@30 și 8 canale de decodare 1080P@30; |
|
Protocol audio și video |
Audio acceptă G.711, G.722, G722.1, G722.1C, AAC, acceptă decodarea fluxurilor de cod audio; acceptă codificarea fluxurilor de cod audio independente de 8-canal, acceptă înregistrarea și stocarea audio independentă; Video suportă H.264HP, MP, BP, H265MP; |
|
Terminal de afișare |
Funcție de împărțire video încorporată, care poate realiza sinteza unui singur ecran/picture-in-picture/picture-out-picture, cum ar fi împărțirea unui singur ecran, împărțirea ecranului dublu, împărțirea în trei ecrane, împărțirea în patru ecrane, cinci împărțire a ecranului, împărțire în șase ecrane, împărțire în șapte ecrane, împărțire în opt ecrane, împărțire în nouă ecrane, împărțire în zece ecrane, împărțire în treisprezece ecrane și împărțire în șaisprezece ecrane; până la patru grupuri de afișare independentă de sinteză multi-ecran, care acceptă ieșirea ecranului 2K/4K; |
|
panoul de control |
Acceptă o varietate de panouri de control, ecran tactil Android cu fir opțional de 10.1-(standard fără suport de perete, fără suport POE), ecran tactil PoE de rețea de 10.1-inchi, 10.{{5 }}Ecran tactil de perete încorporat PoE de rețea în inchi (cutie inferioară de perete încorporată standard), ecran tactil de casetă de 4-versiune PoE de rețea în inchi 86 |
|
Rata de codec |
Maximum 16 canale de codec 1080P, 512Kbps~16Mbps per canal |
|
Intrare audio |
8-modul de intrare pentru terminalul Phoenix (suportă intrarea MIC de alimentare fantomă de 48V sau intrarea liniară) , 8 -modul de intrare audio încorporat HDMI, 16-modul audio RTSP, 2-modul DSP audio , 1-modul de intrare audio OPS, 1-modul de intrare audio pentru proiecția ecranului fără fir, 1-modul de intrare audio pentru modulul de vorbire fără fir, sistem de vorbire audio digital mână în mână acces la microfon (port de rețea DIGIT MIC, acceptă acces la 2 microfon digital mână în mână) |
|
Ieșire audio |
4-mod ieșire audio ieșire, 4-mod 200W@8 ohmi ieșire amplificator digital , 8 -mod ieșire audio încorporată HDMI, 10-mod DSP, 1-mod Ieșire OPS; suportă reglarea volumului, audio acceptă sincronizarea și mixarea |
|
Intrare video |
8- canal 4K interfață de intrare HDMI , 16-canal de intrare pentru cameră de rețea IP, 1-canal de intrare OPS internă, 1-canal de intrare de proiecție a ecranului fără fir intern |
|
Ieșire video |
8- interfață de ieșire HDMI 4K canal, 8-streaming RTMP canal, 1-ieșire OPS internă a canalului, acceptă comutarea ulterioară audio de ieșire HDMI |
|
Procesare audio |
Suportă anularea automată a ecoului (AEC), controlul automat al câștigului (AGC), anularea/suprimarea automată a zgomotului (ANC/ANS), anularea automată a feedback-ului (AFC), matricea de amestecare (AM), compensarea pierderii pachetelor (PLC) |
|
Procesare video |
Acceptă adaptarea rezoluției video, comutarea, alocarea, împărțirea ecranului, suprapunerea subtitrarilor și ajustarea parametrilor imaginii |
|
Protocolul de comunicare |
SIP, BFCP flux dublu , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Interfață de rețea |
2 porturi WAN, 6 porturi LAN; sau setați 8 porturi de rețea să fie complet conectate; 4 dintre porturile de rețea acceptă sursa de alimentare PoE; |
|
Funcția de amestecare |
Suportă audio local, audio încorporat HDMI și fluxuri de acces la rețea RTSP audio la distanță pentru a intra în mixer și poate selecta în mod dinamic mixarea; acceptă, de asemenea, intrare audio OPS încorporată, intrare audio pentru proiecția ecranului fără fir încorporată și intrare audio încorporată pentru modulul de vorbire fără fir pentru a intra în mixer; |
|
Control central |
Control central cu o singură atingere: comuta sistemul, reglarea volumului de ieșire, comuta sursa semnalului, controlul camerei, controlul înregistrării și difuzării, apel de la distanță, control al mediului etc. |
|
Interfață de control al mediului |
3-mod RS-232/485 interfață, 1*RS232/RS485 DEBUG , 2-mod RELEU (cu sursă de alimentare externă de 12 V), 2-mod I/O, {{ 9}}mod infraroșu IR |
|
Videoconferinta |
Suportă apeluri video conferință punct-la-punct H.323 și trimitere de flux auxiliar; Suport SIP pentru apeluri video conferință punct la punct și trimitere de flux auxiliar; O singură mașină acceptă maximum 6-conferințe pentru petreceri (prin protocolul SIP) , acceptă crearea de șabloane de conferințe multiple, acceptă conferințe programate și convoacă automat conferințe în funcție de ora programată; puteți invita noi terminale să se alăture conferinței în timpul conferinței sau puteți elimina un terminal din conferință; puteți dezactiva / activa sunetul oricărui loc sau puteți dezactiva / activa sunetul tuturor locațiilor cu un singur clic; Când se utilizează protocolul H.323, înregistrarea GK este acceptată și apelurile pot fi efectuate prin numere scurte; Când se utilizează protocolul SIP, înregistrarea SIP este acceptată și apelurile pot fi efectuate prin numere scurte; În timpul conferinței video, acceptă transmisia criptată de audio și video, criptarea apelurilor punct-la-punct și criptarea apelurilor video-conferință cu mai multe persoane pentru a preveni ascultarea audio și video pe parcursul întregii conferințe; |
|
Funcție de streaming live |
Acceptă până la 10-multicast canal, transmisie live și la cerere |
|
Funcția de înregistrare |
Suportă utilizarea ca terminal de distribuție de înregistrare și difuzare și client, acceptă înregistrarea a 6 canale audio și video în același timp; acceptă sintetizarea 1 4K înregistrări multi-ecran (adică 1 canal de ecran virtual sintetizat 4K, sintetizat de mai multe canale de ecrane 1920*1080; nu acceptă înregistrarea sursei de intrare 4K HDMI sau IPC); formatul fișierului de înregistrare și difuzare este MP4, acceptă setarea copiei automate/manuale a discului USB, upgrade forțat a sistemului de discuri USB și restaurarea configurației de inițializare, acceptă arderea CD-urilor USB, acceptă gestionarea conținutului fișierelor de înregistrare (descărcare/export/editare/ștergere) |
|
Hard disk intern |
Hard disk standard de 2 TB de 3.5-inchi pentru supraveghere, acceptă hard disk de până la 16 TB (slot pentru un singur disc); Suportă sloturi duale pentru hard disk și acceptă instalarea internă a două hard disk-uri de supraveghere; Suportă extinderea hard diskului extern prin USB; |
|
Economie de energie și protecția mediului |
Suportă repaus și trezire în rețea, comutator de sistem cu o singură atingere |
|
Funcția de întreținere |
Suportă gestionarea interfeței Web, oferă configurarea rapidă a porturilor dispozitivului, acceptă modificarea parolei portului Web, modificarea adresei IP, resetarea din fabrică, actualizarea software-ului, indicator luminos, învățare în infraroșu, gestionare a jurnalelor, depanare portului serial, depanare la distanță Telnet, operare de la distanță și gestionarea întreținerii |
|
Computer OPS încorporat |
Computer Fusion OPS, memorie 16G, hard disk 512G |
|
Funcție de proiecție a ecranului fără fir încorporată |
Suportă proiecția ecranului cu un singur clic cu transmițător de proiecție a ecranului fără fir, susține proiecția ecranului cu terminal portabil PC/telefon mobil/client PAD, acceptă antenă externă pentru a extinde semnalul de recepție |
|
Modul de vorbire fără fir încorporat |
Suportă vorbirea cu două microfoane în același timp, acceptă microfon portabil fără fir/clemă de guler/transmițător pentru căști; acceptă antenă externă pentru a extinde semnalul de recepție |
|
Instalare |
Instalare dulap standard de telecomunicații 3 U |
|
Dimensiunea dispozitivului |
Dimensiunea produsului: latime* adancime * inaltime 437 mm* 442 mm* 132,5 mm (inclusiv maner) Dimensiune produs: latime* adancime * inaltime 437 mm* 410 mm* 132,5 mm (fara maner) |
|
Tensiune și curent de intrare |
AC100~240V/50~60Hz |
|
Consumul de energie al dispozitivului |
Consumul de energie tipic |
|
Greutatea echipamentului |
Greutatea netă a întregii mașini este de 14,6 KG, greutatea brută este de 16 KG |
|
Temperatura de functionare |
0~45 de grade de lucru |
|
Umiditate Altitudine |
10% până la 90%, altitudine mai mică sau egală cu 5000 de metri |
|
Șasiu gazdă (placa de control principală și placa audio sunt standard, alte plăci sunt opționale) |
|
|
|
|
|
Șasiu gazdă |
Placă de control principală standard încorporată (card MAIN) și card audio (card AUDIO) |
|
Placă de control principală (card PRINCIPALĂ) |
Include 8 porturi Gigabit Ethernet (inclusiv 4 POE), 3 porturi RS-232/485, 1*RS232/RS485 DEBUG, 2 porturi RELAY, 2 porturi I/O, 2 porturi infraroșu IR, 2 porturi USB de tip A , 1 port USB de tip B |
|
Placă audio (placă AUDIO) |
Sistem de vorbire audio digitală Hand-in-Hand, acceptă acces la 2 microfoane digitale Hand-in-Hand (port de rețea DIGIT MIC), 8-mode de intrare MIC/LINE cu terminalul Phoenix (suportă intrare MIC sau intrare linie de alimentare fantomă de 48V) intrare liniară), 4-modul Phoenix terminal linie ieșire audio LINE OUT, 4-mod ieșire amplificator de putere digital (4x200W@8Ω) |
50W; consumul de energie la sarcină maximă
750W
|
Șasiul gazdă poate fi echipat cu plăci opționale, după cum urmează: |
|
|
Card de intrare HDMI cu patru canale CR-4I-HDMI |
|
|
|
|
|
Tip placa |
Un card de intrare HDMI cu patru canale, instalat în gazdă pentru livrare |
|
Adaptarea gazdei |
O singură gazdă acceptă până la 2 carduri de intrare HDMI |
|
Semnal de intrare |
4-canalul semnal HDMI, acceptă intrarea semnalului audio încorporat |
|
Conectori de intrare |
Conector mamă de tip A 19-pin |
|
Tip de semnal |
HDMI, DVI-D, identificarea automată a semnalelor de intrare |
|
Rezoluţie |
Rezoluție maximă de intrare 4K30 |
|
Format audio |
Suport format PCM |
|
standard |
Acceptă HDMI 2.0 |
|
Management EDID |
Suporta importul EDID |
|
Alte caracteristici |
Suportă funcția de suprapunere a caracterelor |
|
Card de ieșire HDMI cu patru căi CR-4O-HDMI |
|
|
|
|
|
Tip placa |
Un card de ieșire HDMI cu patru canale, instalat în gazdă pentru livrare |
|
Adaptarea gazdei |
O singură gazdă acceptă până la 2 carduri de ieșire HDMI |
|
Semnal de ieșire |
4-canalul semnal HDMI, acceptă ieșirea semnalului audio încorporat |
|
Conectori de intrare |
Conector mamă de tip A 19-pin |
|
Tip de semnal |
HDMI, DVI-D |
|
Rezoluţie |
Rezoluție maximă de ieșire 4K30 |
|
standard |
Acceptă HDMI 2.0 |
|
Alte caracteristici |
Suporta format de ieșire configurabil |
|
OPS Board CR-OPS-WIN |
|
|
|
|
|
Tip placa |
Placă OPS, încărcată în gazdă pentru livrare, configurație standard integrată OPS a 11-a generație de computer OPS-I5A11-16-512 (16G+512G), sistem de operare Windows 11 Professional preinstalat; (configurația specifică este supusă livrării) |
|
Adaptarea gazdei |
O singură gazdă acceptă până la 1 card OPS |
|
Performanța OPS (Configurația specifică este supusă livrării) |
1. Șase miezuri și douăsprezece fire; 2. Frecvența principală 2.7GHz-4.6GHz; 3. Nivelul cache 3 12MB; 4. Configurația plăcii de bază: I5 11500; 5. Placa grafica: Intel HD Graphics 750; 6. Rezolutie 5K60HZ; 7. Frecventa de baza: 350MHz; 8. Frecventa dinamica: 1.3GHz; 9. Consum de putere CPU: 65W; 10. Consum normal de putere de lucru: 85W; 11. Consum maxim de energie: 120W; |
|
Card de proiecție a ecranului fără fir și dispozitiv de proiecție a ecranului CR-VIA-CAST |
|
|
|
|
|
Tip placa |
Cardul modulului de recepție a ecranului fără fir este instalat în gazdă pentru livrare; cardul modulului de recepție a proiecției ecranului fără fir vine standard cu un transmițător de ecran WIFI cu o singură tastă coadă de porți VIA-T8; vine standard cu 2 antene cu tijă scurtă, 2 cabluri de prelungire a antenei și 2 ventuze pentru a împiedica dulapul să ecraneze semnalul de proiecție a ecranului wireless; |
|
Adaptarea gazdei |
O singură gazdă acceptă până la 1 card de modul de recepție a ecranului fără fir |
|
Performanță de proiecție fără fir |
1. Modul Wi-Fi: 5GHz/2.4GHz 2. Lățime de bandă Wi-Fi: 867MHz 3. Ora de pornire:<15s 4. Timp de răspuns la proiecția ecranului: mai mic sau egal cu 3s 5. Timp de răspuns la preempțiune: mai mic sau egal cu 2 secunde 6. Sistem suport: Windows / Mac OS / IOS / Android 7. Mod de funcționare: plug and play, proiecție ecran cu un singur clic 8. Metoda de asociere: Introduceți portul USB al receptorului pentru a asocia automat 9. Rezolutie transmisie: 1920 x 1080 10. Rata de cadre: 30fps și mai jos 11. Interfață de alimentare: USB2.0, USB3.0 12. Interfață de transmisie video: USB2.0, USB3.0 13. Feedback la atingere: 10 puncte @Windows/Mac OS |
|
Card cu microfon fără fir și microfon portabil CR-MD-MIC |
|
|
|
|
|
Tip placa |
Placă modul de recepție a vorbirii fără fir UHF, instalată în gazdă pentru livrare; Placa modulului de recepție a vorbirii fără fir UHF vine cu 2 microfoane portabile fără fir MD-13; vine cu 2 antene cu tije scurte, 2 cabluri de prelungire a antenei și 2 ventuze pentru a împiedica dulapul să ecraneze semnalul de proiecție fără fir; |
|
Adaptarea gazdei |
O singură gazdă acceptă până la 1 placă de modul de recepție a vorbirii fără fir UHF |
|
Performanța plăcii de vorbire fără fir UHF |
Parametrii cardului de recepție a microfonului fără fir: 1. Interval de bandă vizibil: 470-960MHz (în funcție de regiune); 2. Răspuns audio: 20 Hz-18 kHz; 3. Distorsiunea armonică totală:<1% (@AF1 KHz, RF46 dBu); 4. Dynamic range: >100 dB; 5. Signal-to-noise ratio: >92 dB; Parametrii microfonului portabil fără fir: 1. Miez microfon transmițător portabil: tip dinamic; 2. Interval de amplificare de intrare: 30 dB; 3. Putere de iesire RF: 10 mw; 4. Cerințe de alimentare: 2 baterii alcaline AA (LR6); 5. Durata de viata a bateriei: pana la 10 ore; 6. Dimensiune: 36 x 245 (mm); 7. Greutate: 0.28KG; |
