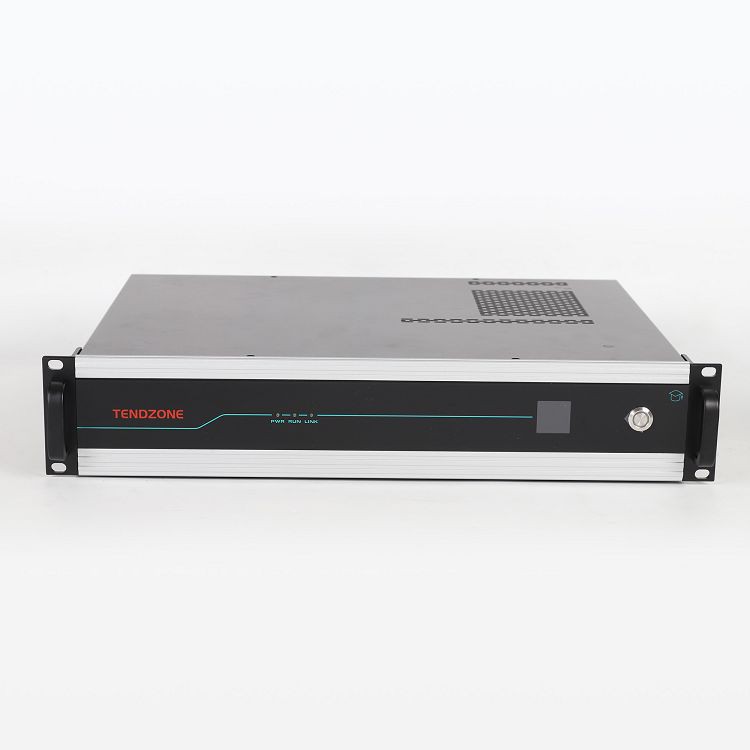

Sala de clasă multimediaTerminal

1. Intrare video: 4-mod interfață de intrare HDMI

2. Ieșire video: 6-interfață HDMI canal, HDMI3-ieșire de expansiune omoloagă HDMI6

3. Intrare audio: 8-modul de intrare pentru terminalul Phoenix, acceptă sursa de alimentare fantomă de 48V, intrarea MIC și intrarea liniară pot fi comutate

4. Ieșire audio: 2 perechi de ieșire stereo L/R Phoenix terminal (L/R poate ieși independent sursa audio), 2-mod 100W@8 ohmi ieșire amplificator digital

5. Port de control: 3-mod RS-232/RS-485, 1-way Debug, 2-way RELAY, 2-way I/O , 2-mod infraroșu IR

6. Comutator de rețea Gigabit: 1 port WAN, 5 porturi LAN, VLAN poate fi divizat, LAN1-LAN4 acceptă sursa de alimentare POE

8. Interfață USB: USB Type-A*2, USB Type-B*1, acceptă copierea automată a conținutului înregistrat și actualizarea sistemului

9. Hard disk de 2TB încorporat

10. Instalare standard în rack de 19-inchi, înălțime 2U

11. Modul slot OPS încorporat, conectat la modulul computerului OPS standard

12. Modul de microfon fără fir încorporat, acceptă microfon fără fir în bandă U

13. Placă audio AI încorporată, care acceptă reducerea zgomotului AI și de-obscurcare

14. Modulul de difuzare automată încorporat, acceptă accesul cu mai multe camere și realizează funcția de înregistrare video

(1) Computer OPS ( 2 ) Comutator de alimentare gazdă (3) Alimentare gazdă (4) Porturi Gigabit Ethernet * 6 (dintre care 4 sunt POE) (5) Interfață infraroșu IR * 2 (6) RS-232/485 interfață * 3 + Port de depanare RS{-232/485 * 1 (7) Port de control RELE * 2 (tensiune și curent: 12 V/nu mai mult de 1A) (8) Interfață I/O*2 (tensiune și curent: 12V/nu mai mult de 1A) (9) USB tip A *2, USB tip B*1 (10) port de ieșire HDMI* 6 ( {{ 30}}) Port de intrare HDMI *4 ( 1 2) Terminale de amplificator * 2 perechi (13) Ieșire stereo L/R Phoenix * 2 (14) Port de intrare MIC/LINE * 8 (15) Proiecție fără fir CAST (16) Modul de vorbire fără fir UHF

1. Acceptă semnalul HDMI și accesul la semnalul în flux RTSP de rețea, codificarea și decodificarea independentă a fiecărui videoclip HDMI, codificarea 8-canal 1080P@30 și 8-decodificarea canalului 1080P@30; suportă H.265 și H.264

2. Interacțiunea video are o capacitate maximă anti-jitter în rețea de până la 600 ms, asigurându-se că progresul lin al apelurilor interactive nu este practic afectat atunci când există fluctuații în rețea. Fluxurile maxime principale și secundare pot fi ajustate la 8 Mbps, controlul maxim al fluxului este de 20 de ori, intervalul de solicitare a cadrului I poate fi ajustat și pragul maxim de toleranță la eroare de decodare este de 100

3. Gazda are încorporată sinteză hibridă multi-ecran, care acceptă diverse comutare video, alocare, suprapunere de subtitrări, ajustare a parametrilor imaginii și configurație de mozaic

4. Funcții locale de înregistrare și stocare încorporate, care acceptă până la 6 canale de înregistrare video și audio (mod film și modul resurse); acceptă funcția push RTMP live streaming, iar fluxul live poate selecta în mod arbitrar fluxul audio și video conectat la mașina locală; videoclipurile înregistrate pot fi redate la cerere pe WEB sau transmise pe afișaj prin HDMI pentru decodare și redare; acceptă andocare cu platforme FTP terțe, încărcarea cursurilor înregistrate, timpul de încărcare poate fi personalizat și timpul de înregistrare poate fi setat pentru fiecare zi (maximum 24 de ore)

5. Fișierele MP4 înregistrate pot fi descărcate de pe terminalul W EB. Puteți alege să descărcați fișierele în modul film sau toate fișierele. Fișierele înregistrate pot fi sortate după timp și durata înregistrării. De asemenea, puteți descărca fișierele direct pe o unitate flash USB

6. Funcție de divizare și sinteză video încorporată, care poate realiza un singur ecran, dublu ecran, trei ecrane, nouă ecrane, șaisprezece ecrane și alte ecrane unice/picture-in-picture/picture-out-picture sinteză și suprapunere de subtitrări

7. Sprijină accesul la sistemele de control distribuite, acceptă accesul terminalului la previzualizarea imaginii, controlul vizualizării distribuite și afișarea distribuită pe ecran și să fie folosit ca o mașină de interfață de intrare și ieșire distribuită

8. Funcția de amestecare a modulului procesor audio: acceptă amestecarea audio local, audio încorporat HDMI, audio computer OPS, audio microfon fără fir încorporat și flux audio de rețea la distanță în interfața audio locală; acceptă, de asemenea, mixarea audio local, audio încorporat HDMI și flux audio de rețea în modulul audio de rețea

9. Modul de procesare audio, algoritmi de procesare audio AFC, ANS, AEC, AGC încorporați, echipat cu module expander, egalizator, compresor, delay, limitator și pre și post-procesare; setări de mixare, suport MIC/LINE, HDMI, audio computer OPS, audio AI, intrare audio în rețea, rutarea audio poate configura în mod flexibil LINE OUT, HDMI OUT, ieșire AMP OUT a amplificatorului de putere

10. Acceptă apeluri de conferință video SIP dual-stream, acceptă interacțiunea video extinsă în mai multe puncte și acceptă 1+3-interacțiunea video de predare la distanță a părților

11. Protocoale de comunicație: SIP, BFCP dual stream, RTSP, RTMP, TCP/IP, FTP, UDP, TLS

12. Sprijină copierea automată a fișierelor de înregistrare gazdă pe unitatea flash USB, acceptă copierea ultimei clase și cursul de o săptămână, upgrade forțat a sistemului de unitate flash USB și restaurarea configurației inițiale

13. Web-ul are încorporat o stație de difuzare automată, care acceptă moduri de difuzare automată, semiautomată și manuală; acceptă comutarea ecranului PVW și PGM, înregistrarea, întreruperea și oprirea operațiunilor; funcționarea camerei, funcționarea sintezei ecranului și începerea transmisiei în direct; acceptă setările de legătură cu orarul

14. Stația director acceptă previzualizarea ecranelor de laptop, ecrane de computer desktop, panoramă profesor, prim-plan profesor, panoramă elev, prim plan student, tablă stânga, tablă dreapta și ecrane PVW și PGM; și conform strategiei directorului, poate efectua controlul directorului automat, semi-automat și manual

15. Postul directorului sprijină legătura cu platforma pentru orarele de curs și efectuează înregistrarea automată și dirijarea automată conform strategiei de orar de curs

16. Controlul camerei al postului director, acceptă controlul camerei frontale, setarea pozițiilor presetate, apelarea pozițiilor presetate, acceptă 10 poziții presetate; acceptă controlul distanței focale și rotația orizontală a camerei

17. Postul de director sprijină controlul înregistrării și difuzării, acceptă operațiunile de pornire, pauză și oprire a înregistrării și difuzării; acceptă operațiunile de pornire și oprire a transmisiei în direct; acceptă setările directorului automate, semi-automate și manuale

18. Consola regizorului acceptă setări de aspect, acceptă 12 apeluri fixe în modul de sinteză video și poate personaliza 6 moduri de aspect

19. Postul regizorului acceptă setări de aspect pentru modul video pentru canalele HDMI1, HDMI2 și virtuale multi-ecran

20. WEB acceptă schimbarea metodei de conectare la panoul de control, iar metoda de conectare acceptă autentificare cu o singură parolă și autentificare nume de utilizator + parolă

21. Acceptă achiziția automată sau setarea manuală a adresei IP a dispozitivului, a gateway-ului și a informațiilor despre mască și acceptă diviziunea VLAN și configurația NAT a porturilor de rețea

22. Suport setări de codificare video, puteți seta calitatea codificării video, rata de cadre, rata de biți (128K-8M), rezoluția, intervalul de cadre I, cadru I și coeficientul de cuantizare a cadrelor P

23. Sprijină funcția multicast, poți seta adresa multicast și portul multicast

24. Sprijină înregistrarea automată și configurația de difuzare, setează informațiile fluxului de acces pentru profesor, student, camera de tablă, configura manual codul directorului, codul de comutare a directorului; canal de ecran de înregistrare a directorului

25. Sprijină configurarea priorității evenimentului de declanșare automată a evenimentului de difuzare și a timpului de reținere a evenimentului de declanșare

26. Managementul controlului de mediu: puteți configura comenzi de control central pentru fiecare interfață de control RS232/485, I/O și infraroșu, setați scripturi, protocoale, sarcini programate, gateway-uri IoT, conectare audio și video, activare dispozitiv, control rețea , Controlul ecranului Huawei (Hongmeng), analiză bidirecțională și alte funcții de control

27, 1. Suportă acces la până la 16 fluxuri video în rețea, poate monitoriza în mod flexibil protocoalele audio și video, datele lățimii de bandă, datele de pierdere a pachetelor de rețea ale fluxurilor video accesate și setați mozaicuri pentru fluxurile video; 2. Serviciul de redirecționare a fluxului RTSP, acceptă previzualizarea și vizionarea fiecărui flux de redirecționare RTSP pe pagina WEB, setarea fiecărui protocol audio de flux (AAC, G711, G722) și selectarea sursei de acces video

28. Suportă importul și exportul fișierelor de configurare a sistemului, importul și descărcarea fișierelor de configurare a tabletei de control Android

29. Videoclipul înregistrat poate fi redat la cerere pe mai multe ecrane de pe WEB sau ieșit pe afișaj prin HDMI pentru decodare și redare; de asemenea, acceptă obținerea de fișiere video de dispozitive similare în aceeași rețea pentru vizionare la cerere
