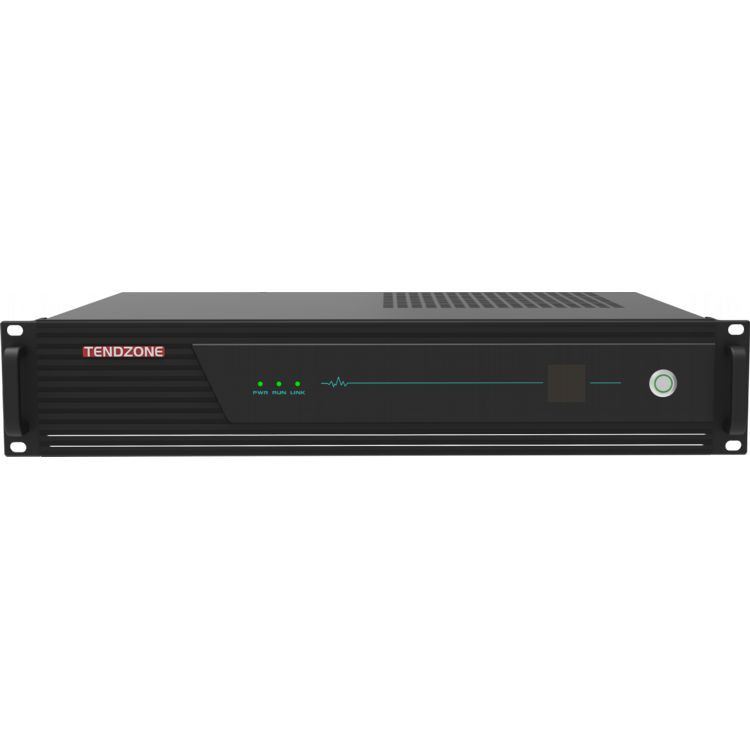

Prezentare generală
Seria CLIMBER-1009 este cea mai recentă gazdă de terminale multifuncționale 12-în{-1 de la TENDZONE, bazată pe ani de experiență în dezvoltarea de produse integrate. Această soluție avansată combină cei mai noi algoritmi audio TENDZONE, codecuri video, control centralizat, procesare media, comunicare la distanță și alte tehnologii. Alimentat de procesoare de bază interne, CLIMBER-1009 este un dispozitiv integrat multifuncțional de ultimă generație, optimizat pentru sistemele încorporate.
Proiectat având în vedere flexibilitate, acest produs are un design de card plug-in pentru a se potrivi diferitelor nevoi specifice scenariilor. Acesta integrează o gamă largă de funcții, inclusiv videoconferință la distanță, înregistrare și difuzare locală, amplificare audio, comutare matrice video, control al mediului periferic, atingere unificată centralizată, codecuri de intrare și ieșire distribuite, acces IPC, comutator gigabit POE și multe altele. CLIMBER-1009 este ideal pentru aplicații în săli de conferințe multimedia, săli de clasă inteligente, săli de curs, săli multifuncționale, centre mobile de comandă și dispecer și alte medii.
Acest terminal multifuncțional 12-în-1 gazdă acceptă o varietate de operațiuni, cum ar fi întâlniri locale și la distanță, streaming live de la distanță, instruire, supraveghere, predare și comandă mobilă. Oferă o integrare perfectă cu diverse periferice audio-vizuale și de mediu, permițând o funcționare inteligentă și eficientă. Poate fi configurat ca un dispozitiv all-in-one hiper-convergent, cu un computer OPS încorporat, ecran de proiecție fără fir și module de microfon fără fir, oferind o soluție atotcuprinzătoare care economisește spațiu și simplifică interacțiunea utilizatorului.
Cu o nouă generație de cipuri de procesare media, CLIMBER-1009 oferă performanțe puternice și acceptă codec video H.265 4K@60fps, îmbunătățind atât calitatea imaginii, cât și a sunetului pentru o experiență HD superioară. În plus, prezintă îmbunătățiri semnificative în ceea ce privește compatibilitatea, adaptabilitatea rețelei, gestionarea întârzierii, pierderea anti-pachet, manipularea multi-ecran și procesarea multifuncțională concomitentă, făcându-l o soluție optimă pentru guvern, întreprinderi, siguranță publică, educație, medical și alte sectoare.
Caracteristici
Computer OPS:
- Încorporat în OPS Computer, îndeplinește cerințele de birou și poate instala software de birou, cum ar fi Tencent Meeting, pentru conferințe video bazate pe software. (Personalizabil cu OPS intern în funcție de nevoile specifice).
Control centralizat inteligent:
- Control integrat al echipamentelor multimedia prin intermediul tabletei de conferință, permițând gestionarea unificată a audio și video, conferințe video, înregistrare, difuzare și periferice terțe.
- Suportă interfețe comune de control central, cum ar fi RS232/485/IR/IO/RELAY pentru o integrare ușoară cu alte dispozitive.
- Suportă protocolul Zigbee IoT pentru opțiuni suplimentare de control.
- Control bidirecțional asupra unei singure legături seriale pentru gestionarea simplificată a sistemului.
- Combină controlul prin cablu cu controlul wireless IoT pentru a asigura o funcționare stabilă și a preveni interferențele.
Matrice video 4K de înaltă definiție:
- 4-in-6-out 4K60 HD matrice video fără întreruperi, cu flexibilitate deplină pentru mai multe configurații de ecran.
- Acceptă diverse scenarii, cum ar fi săli de conferințe multimedia, săli de clasă multimedia și centre de comandă.
- Facilitează controlul centralizat local, afișarea, întărirea sunetului și alte cerințe.
- Suportă tehnologia de codec MIDIS (Multimedia Information Distributed Interactive System), funcționând ca o interfață de intrare/ieșire distribuită.
Procesor audio digital:
- 8-in-4-out interfață audio cu funcții complete, inclusiv sunet de rețea încorporat și suport audio HDMI.
- Algoritm audio 5A integrat care reduce reverberația și zgomotul, ideal pentru mediile de clasă și de conferințe.
- Amplificator digital încorporat cu putere nominală de 2×100W pentru performanțe audio clare și puternice.
Videoconferință:
- Funcționalitate locală de înregistrare și redare pentru videoconferințe.
- Suportă apeluri SIP interactive la distanță, permițând comunicarea audio și video bidirecțională pentru colaborarea de la distanță.
- Autorizare interactivă opțională pentru mai multe părți pentru o integrare perfectă cu platforme de conferințe video terțe, care acceptă protocoale standard.
Microfon wireless:
- Gazdă receptor UHF, acceptă accesul la microfon portabil fără fir, pentru întărirea sunetului local, înregistrarea conferinței, întărirea vorbirii video conferințelor;
Proiectare ecran fără fir:
- Asistență pentru afișarea wireless a imaginii de pe desktop a unui dispozitiv portabil, smartphone sau tabletă pe un ecran folosind un dongle mic sau un client de proiecție a ecranului.
Comutator de rețea POE:
- Suportă sursa de alimentare IPC, imaginea și controlul asupra unui singur cablu, simplificând cablarea și instalarea.
- Controlul rețelei TCP/UDP pentru dispozitive terțe, îmbunătățind integrarea sistemului.
- Oferă documentație de interfață API pentru integrări personalizate.
Înregistrare și redare locale:
- Acceptă înregistrarea locală a 4 până la 6 fluxuri video, permițând stocarea și accesul video ușor.
- Ideal pentru înregistrarea întâlnirilor, transmisia de evenimente live și sesiunile de antrenament.
Interfață de intrare/ieșire:
- Suportă integrarea cu sisteme interactive distribuite multimedia pentru programare și comandă distribuite.
- Oferă mai multe opțiuni I/O pentru conectivitate și gestionare flexibilă a sistemului.
Acces IPC:
- Suportă până la 16 intrări video IPC, cu capacitatea de a gestiona ieșirea și înregistrarea locală.
- Ideal pentru medii care necesită supraveghere video și integrare a monitorizării.
Stabil și de încredere:
- Construit pe un sistem Linux încorporat, asigurând imunitatea la viruși și oferind un mediu de operare sigur.
- Design de structură de tip carrier pentru funcționare continuă 24/7, făcând sistemul extrem de fiabil și potrivit pentru aplicații critice.
- Dispozitivul poate fi instalat în dulap standard sau utilizat independent, oferind opțiuni flexibile de instalare.
- LCD de pe panoul frontal pentru monitorizare ușoară și actualizări de stare.
- Comutatoare duble de alimentare (putere tare și putere moale) pentru funcționare fără întreruperi și funcționalitate de așteptare/trezire a sistemului.

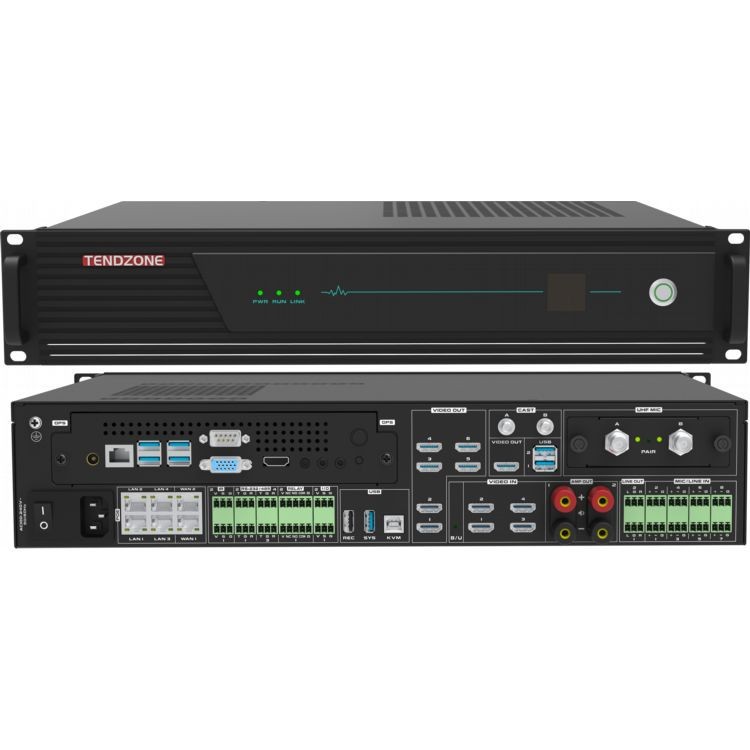

Imaginea panoului din spate:
(1) Computer OPS ( 2 ) Comutator de alimentare gazdă (3) Alimentare gazdă ( 4 ) Porturi Gigabit Ethernet * 6 (dintre care 4 sunt POE) ( 5 ) Interfață infraroșu IR * 2 ( 6 ) RS-232/485 interfață * 3 + Port de depanare RS{-232/485 * 1 ( 7 ) Port de control ELAY * 2 (tensiune și curent: 12V/nu mai mult de 1A) ( 8 ) Interfață I/O*2 (tensiune și curent: 12V/nu mai mult de 1A) ( 9 ) USB Type-A *2, USB Type-B*1 (10) Port de ieșire HDMI * 6 ( 1 1 ) Port de intrare HDMI *4 ( 1 2 ) Terminal amplificator 100 W@8 ohmi * 2 perechi ( 13 ) Ieșire stereo L/R Phoenix * 2 ( 4 ieșiri audio independente în total ) (14) Port de intrare MIC/LINE * 8 (15) Proiecție wireless CAST (16) Modul de vorbire fără fir UHF
Tag-uri populare: procesor integrat douăsprezece în unu, China producători de procesoare integrate douăsprezece în unu, furnizori, fabrică
SPECIFICAȚII
|
proiect |
Specificații |
|
Sigur și stabil |
Adoptarea arhitecturii de sistem de calitate industrială, dezvoltată pe baza sistemului LINUX, fără viruși |
|
Interfață de date |
2 USB de tip A, 1 USB de tip B |
|
Camera de rețea |
12 camere de rețea locală, 4 redirecționare în rețea |
|
Codec video |
Până la 4 canale de codificare 1080P60, până la 4 canale de decodare 1080P@60 sau 8 canale de codificare 1080P@30 și 8 canale de decodare 1080P@30; |
|
Protocol audio și video |
Audio acceptă G.711, G.722, G722.1, G722.1C, AAC și acceptă decodarea fluxurilor de cod audio Video suportă H.264HP, MP, BP, H265MP |
|
Terminal de afișare |
Funcție de împărțire video încorporată, care poate realiza sinteza unui singur ecran/picture-in-picture/picture-out-picture, suprapunere de subtitrări, suprapunere a numelui terminalului și afișare a siglei stației în format simplu, dublu, trei, patru, cinci, șase, șapte, opt, nouă, zece, treisprezece și șaisprezece ecrane împărțite |
|
panoul de control |
Acceptă o varietate de panouri de control, ecran tactil Android cu fir de 10.1-inchi opțional (standard fără suport de perete, fără suport POE), ecran tactil PoE de rețea de 10.1-inchi, 10.{{5 }}ecran tactil PoE montat pe perete de rețea în inchi (standard cu cutia inferioară montată pe perete) |
|
Rata de codec |
Maximum 16 canale de codec 1080P, 512Kbps~16Mbps per canal |
|
Intrare audio |
8-modul de intrare terminal Phoenix (suportă intrarea MIC de alimentare fantomă de 48V sau intrarea liniară) , 4 -modul de intrare audio încorporat HDMI, 1-modul de intrare audio OPS, 1-modul intrare audio de proiecție fără fir (opțional), 1-modul de intrare audio pentru modulul de vorbire fără fir (opțional) |
|
Ieșire audio |
4-out line out audio ieșire (sau 2 perechi de ieșire stereo L/R Phoenix terminal), 2-way 100W@8 ohm ieșire amplificator digital (sau 2-way 150W@4 ohm digital ieșire amplificator) , 2 -mod ieșire audio încorporată HDMI ; suportă reglarea volumului, audio acceptă sincronizarea și mixarea. HDMI OUT1 acceptă amplificarea tuturor intrărilor audio, HDMI OUT2~HDMI OUT6 acceptă numai amplificarea audio RSTP în rețea. |
|
Intrare video |
4 interfețe de intrare HDMI, 16 intrări pentru camere de rețea IP; HDMI IN1 și HDMI IN3 acceptă intrare cu o rezoluție maximă de 4K30, iar HDMI IN2 și HDMI IN4 acceptă intrare cu o rezoluție maximă de 1920*1080@60; |
|
Ieșire video |
1) 6- interfață de ieșire HDMI canal, dintre care HDMI OUT2~HDMI OUT6 sunt ieșiri de semnal omoloage; HDMI OUT1 acceptă o rezoluție maximă de ieșire 4K30, iar HDMI OUT2~HDMI OUT6 acceptă o rezoluție maximă de ieșire 1920*1080@60; 2) Când computerul OPS încorporat deschide o întâlnire Tencent (dacă camera este conectată la HDMI IN), ecranul computerului OPS încorporat poate fi scos numai de la HDMI OUT1, iar HDMI OUT2~6 poate afișa doar ecranul de camera conectată la HDMI IN; 3) Când OPS încorporat deschide o întâlnire Tencent (când doar o cameră USB este conectată direct la portul USB al OPS ca colecție de camere pentru întâlniri Tencent), ecranul computerului OPS încorporat poate fi scos din HDMI OUT1~ 6; 4) Când Tencent Meeting nu este în desfășurare, ieșirea HDMI OUT1 și HDMI OUT2~6 poate fi selectată dintre proiecția ecranului fără fir, computerul OPS încorporat și HDMI IN1~4; |
|
Procesare audio |
Suportă anularea automată a ecoului (AEC), controlul automat al câștigului (AGC), anularea/suprimarea automată a zgomotului (ANC/ANS), anularea automată a feedback-ului (AFC), matricea de amestecare (AM), compensarea pierderii de pachete (PLC) |
|
Procesare video |
Acceptă adaptarea rezoluției video, comutarea, alocarea, împărțirea ecranului, afișarea suprapunerii subtitrare cu defilare, suprapunerea numelui terminalului, afișarea logo-ului stației și ajustarea parametrilor imaginii; Subtitrarea și suprapunerea numelui terminalului acceptă ajustarea arbitrară a poziției; logo-ul stației acceptă ajustarea poziției în stânga sus, în dreapta sus, în stânga jos și în dreapta jos și acceptă ajustarea afișajului transparenței; |
|
Protocolul de comunicare |
SIP, BFCP flux dublu , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Interfață de rețea |
1 port WAN, 5 porturi LAN; sau setați 6 porturi de rețea să fie complet conectate; 4 dintre porturile de rețea acceptă sursa de alimentare PoE; Notă: Dacă trebuie să vă conectați la un comutator PoE terță parte, vă recomandăm să utilizați un port de rețea care nu acceptă PoE pentru a vă conecta la comutatorul PoE al celeilalte părți, pentru a vă asigura că unul dintre porturile de rețea nu oferă alimentare PoE externă. . Încercați să nu vă conectați direct unul la altul folosind interfețele PoE. |
|
Funcția de amestecare |
De asemenea, acceptă fluxuri de acces la rețea audio local, audio încorporat HDMI și audio la distanță RTSP care intră în mixer și poate selecta în mod dinamic mixarea; acceptă, de asemenea, intrare audio OPS încorporată, intrare audio pentru proiecția ecranului fără fir încorporată (opțional) și intrare audio pentru modulul de vorbire fără fir încorporată (opțional) care intră în mixer; |
|
Control central |
Control central cu o singură atingere: comutare sistem, reglare a volumului de ieșire, comutare sursa semnalului, control al camerei, control al înregistrării și difuzării, apel de la distanță, control al mediului etc. Suportă furnizarea de alimentare cu 12V panoului de control prin portul RELE; |
|
Interfață de control al mediului |
3-mod RS-232/485 interfață, 1*RS232/RS485 DEBUG , 2-mod RELAY, 2-mod I/O, 2-mod infraroșu IR |
|
videoconferinta |
Suportă apeluri video conferință punct-la-punct H.323 și trimitere de flux auxiliar; Suport SIP pentru apeluri video conferință punct la punct și trimitere de flux auxiliar; O singură mașină acceptă maximum 6-conferințe pentru petreceri (prin protocolul SIP) , acceptă crearea de mai multe șabloane de conferințe, acceptă conferințe programate și convoacă automat conferințe în funcție de ora programată; puteți invita noi terminale să se alăture conferinței în timpul conferinței sau puteți elimina un terminal din conferință; puteți dezactiva / activa sunetul oricărui loc sau puteți dezactiva / activa sunetul tuturor locațiilor cu un singur clic; Când se utilizează protocolul H.323, înregistrarea GK este acceptată și apelurile pot fi efectuate prin numere scurte; Când se utilizează protocolul SIP, înregistrarea SIP este acceptată și apelurile pot fi efectuate prin numere scurte; |
|
Împingeți fluxul |
Suportă streaming pe nu mai puțin de 8 platforme diferite de streaming live în același timp |
|
Funcție de streaming live |
Acceptă până la 10-multicast canal, transmisie live și la cerere |
|
Funcția de înregistrare |
Acceptă utilizarea ca terminal de distribuție de înregistrare și difuzare și client, cu maximum 4 fluxuri de înregistrare locale (sau înregistrarea 1 4K imagine), formatul fișierului de înregistrare și difuzare este MP4 , acceptă copierea automată a unităților flash USB, upgrade forțat al sistemului de unitate flash USB și restaurarea configurației inițiale, acceptă gestionarea conținutului fișierelor de înregistrare (descărcare/export/editare/ștergere) |
|
Hard disk intern |
Unitate de hard disk standard de 2 TB de 3.5-inchi pentru supraveghere, poate fi extins la un hard disk de 12 TB prin USB |
|
Comunicare în rețea |
Acceptă 4 -mixarea și redarea audio a canalelor, acceptă repaus și trezire în rețea, comutator de sistem cu o singură atingere |
|
Funcția de întreținere |
Suportă gestionarea interfeței Web, oferă configurarea rapidă a porturilor dispozitivului, acceptă modificarea parolei portului Web, modificarea adresei IP, resetarea din fabrică, actualizarea software-ului, indicator luminos, învățare în infraroșu, gestionare jurnal, depanare portului serial, depanare la distanță Telnet, operare de la distanță și gestionarea întreținerii |
|
Modul computer OPS încorporat |
1) Modul computer OPS (versiunea Windows), configurație standard integrată computer OPS generația a 11-a, memorie 16G, hard disk 512G, instalat cu sistemul de operare Windows 11 Professional; 2) Funcția Tencent Conference poate fi instalată, care acceptă utilizarea semnalelor video și audio externe ca cameră și microfon pentru Tencent Conference. În același timp, interfața video Tencent Conference poate fi transmisă prin interfața locală HDMI OUT1 și amplificată prin interfața audio locală; 3) Interfața HDMI OUT2 este utilizată ca singura sursă de achiziție pentru intrarea video Tencent Conference; |
|
Funcție de proiecție a ecranului fără fir |
1) Modulul opțional de proiecție a ecranului fără fir acceptă transmiterea fără fir a imaginilor de pe desktop ale terminalului portabil PC/telefon mobil/PAD către noduri de nor hiper-convergente prin transmițătorul de proiecție a ecranului fără fir sau clientul de proiecție a ecranului și ieșire prin interfața locală HDMI OUT pentru a realiza partajarea wireless funcții precum partajarea imaginilor/prezentarea/fișierul video/colaborarea la birou; 2) USB1 este utilizat pentru asocierea cu transmițătorul de proiecție a ecranului fără fir; USB2 este utilizat pentru actualizarea versiunii software a modulului de recepție a proiecției ecranului fără fir; 3) Antena modulului receptor wireless poate fi extinsă până la tavanul sălii de conferințe pentru a îmbunătăți semnalul de recepție al ecranului de proiecție fără fir; |
|
Modul de vorbire fără fir încorporat |
Modul opțional de microfon/clemă de guler/căști fără fir, care acceptă asocierea cu noduri de cloud hiper-convergente ca sursă de sunet pentru întărirea sunetului local, înregistrarea locală și înregistrarea conferințelor de difuzare și întărirea discursului videoconferinței; Modul de recepție a vorbirii fără fir UHF, acceptă 2 microfoane care vorbesc în același timp; |
|
Instalare |
Instalare standard pentru telecomunicații 2 U, se recomandă instalarea acestuia aproape de echipamentele periferice pentru a reduce sarcina de lucru în cablare |
|
Dimensiunea dispozitivului |
Dimensiune produs: latime * inaltime * adancime 436,8 mm * 89 mm * 320 mm |
|
Tensiune și curent de intrare |
AC100~240V/50~60Hz |
|
Consumul de energie al dispozitivului |
Fără ieșire difuzor extern și dispozitiv alimentat prin POE: consum de energie tipic Când două difuzoare externe și un dispozitiv extern alimentat prin POE sunt conectate: consumul de energie la sarcină maximă |
|
Greutatea echipamentului |
Greutatea netă a întregii mașini este de 9,3 kg, iar greutatea totală cu ambalaj este de 12 kg |
|
Temperatura de functionare |
0~45 de grade de lucru |
|
Umiditate Altitudine |
10% până la 90%, altitudine mai mică sau egală cu 5000 de metri |
80W
350 W
